关于导线 如果将线放置在 AutoCAD Electrical 定义的导线图层上,则 AutoCAD Electrical会将 AutoCAD® 线条图元视为导线。AutoCAD Electrical 中可用的导线图层数量是不受限制的。这些线均标有线号,并且会显示在各种接线报告中。 如果一条导线段的末端接触到另一条导线段的任何部位或落在其较小的捕获距离内,AutoCAD Electrical 则认为这两条导线段相连。这种连接可以出现在另一导线的末端,也可以出现在该导线上的任何位置处。 如果导线的末端落在元件接线点属性的捕获距离范围内,则 AutoCAD Electrical认为导线与元件相连。新导线段的导线图层由以下因素决定: ■ 如果导线开始或结束于空白区域,或者开始并结束于元件的接线点,则将被放在当前图层(如果当前图层是导线图层)上或放在 AutoCAD Electrical 搜索图层名时找到的第一个导线图层上。 ■ 如果导线开始于一条现有导线,则将被放在开始导线所在的图层上。 ■ 如果导线开始于空白区域或元件,并且结束于一条现有的导线,则将被放在结束导线所在的图层上。 插入导线 可以在空白区域、从现有导线段或从现有元件中开始或结束一个导线段。如果从一个元件开始,导线段将捕捉到距离您在该符号上拾取的点最近的接线端子。如果导线段结束于另一个导线段,则在适用情况下,会采用一个块名称为wddot.dwg 的节点。如果导线段结束于另一个元件,则它将连接到距离您在该符号上拾取的点最近的接线端子。 注意插入导线时,如果导线已经占据了接线点,则新导线将被绘制成有角度的接线。 插入接线 1 在“项目管理器”的“项目图形列表”中,双击“AEGS04.dwg”。 2
放大图形的左上角区域。确保热电阻线和中性垂直导线均已显示。 3

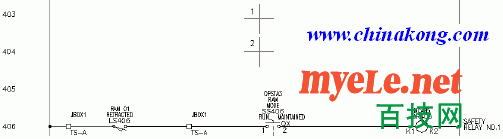

单击“添加横档”工具。 “导线” ➤ “添加横档” 4 按以下提示进行操作: 经过此位置添加横档或[导线类型(T)]: 在线参考 403 (1) 旁边的两条垂直母线之间选择一个位置经过此位置 添加横档或[导线类型(T)]: 在新创建的横档下的线参考 404 旁边的两条垂直母线之间选择一个位置 (2),并按ENTER 键将自动在垂直母线之间最近的线参考位置处创建两条水平导线。 在两条水平导线之间创建两条垂直导线。 1
单击“插入导线”工具。 “导线” ➤ “插入导线” 2 按以下提示进行操作: 指定导线起点或[导线类型(T)/显示连接(X)]: 选择线参考 403(1) 处上面的导线 指定导线末端或[V = 起点垂直(V)/H = 起点水平(H)/继续(C)]: 选择线参考404 (2) 处下面的导线 当 AutoCAD Electrical 可以将导线连接到现有导线上时,新导线的临时图形颜色将更改。 插入导线过程中输入X 然后按ENTER 键时,元件接线连接点将在接线处显示为绿色的“x”。如果进行了平移或缩放,则必须重复执行该命令才能查看接线连接点。 3 将另一条导线插入到新导线的右边。 4 按ENTER 键退出命令。 插入的导线类似于下图。 |
