AutoCAD Electrical在湖南华泰重工的使用

华泰重工制造有限公司主要致力于散状物料输送设备及系统的研发与制造。
公司顺应世界产业转移的大趋势，与世界上散状物料输送行业龙头企业——德国 KOCH 合资，实现技术品牌优势互补和共赢，共同合作生产的产品为堆取料机、圆管带式输送机、装卸船机等组成的散状物料输送系统 。
公司制造基地位于长沙高新技术产业开发区麓谷，距长沙火车北站 6 公里 ，距霞凝新港 10 公里 ，地理位置优越，交通便利。制造基地占地面积 42 万平方米， 其中厂房面积近 8 万平方米 ，厂房共设 7 跨，每跨长度为 276 米 ，跨距分别为 30 米 、36 米 基地总投资 5 亿元， KOCH 公司技术专家全程指导、参与了工厂厂房和工艺流程的设计、关键生产和检验设备的选型与定购。
基地生产能力为年产各类堆取料机和装卸船机 150 台，管式皮带机 50 公里 ，年产值 20亿元。能充分满足国内外自动化港口和散状物料输送设备的“定制化”市场需求。
公司设有战略发展、营销、设计研发、生产、质量管理、技术服务等部门，共有员工近 1000人，其中工程技术人员262人 , 工程技术人员中有许多是来自大重、哈重和长重等全国各地散料输送设备制造企业的专家。特别是与德国 KOCH 公司的先进技术和管理经验的融合，公司更具备了争创国内散料输送设备第一品牌的能力。
公司深知产品质量和用户满意程度是企业成功的决定因素，奉行“速度、创新、协作、激情”的核心价值观。其中，产品设计时的创新就显得格外重要。
我们最初进行电气控制方面的设计时采用一款国内的软件，但很多工程师反映该软件设计的智能化程度不够，而且数据没有关联性，在2003年底的时候，公司同意我们选购一款专业软件进行电气设计，我们电气组大约有10个人，电气室主任让我和另外一个同事各选用一个软件进行使用，我们德国的合资方就推荐了两款软件，一款是一个德国本土的软件，另外一个就是AutoCAD Electrical，我们习惯简称为ACE当时的版本是ACE2004；在ACE 2004的时候还没有中文版，是英文的，学习起来有点难度，但好在ACE 2004提供了一个非常有用的帮助，如果你有什么地方不会使用，就可以直接通过帮助学习，这对于一个初学者来说是极为有用的，我就是通过ACE2004优秀的帮助系统逐步学习、领悟出ACE的强大功能，并通过它完成了一个项目的设计，该项目总共有约120张图纸，其中大约原理图40－50张，其它为报表、接线图、端子排等，我们以前进行一个类似项目的设计大约需要3周的时间进行设计、2周时间进行校对；而采用ACE后设计校对共用3周就完成了任务，取得了很好的效果。我们另外一个试用那款德国软件的同事，因为那个软件的操作复杂，而且帮助系统不完善，他就没有试用下去。
在2004年6月份我们与Autodesk公司的经销商取得联系，经他们介绍我们与Autodesk公司的工程师又做了2次深层次的沟通后，我们决定选用AutoCAD Electrical作为我们的电气设计平台，在2004年8月我们购买了软件，Autodesk公司告诉我们说，我们是华泰重工是第一个在中国的ACE客户，说来我们也挺自豪的！通过与Autodesk公司的合作训和根据我本人的经验和我们企业的情况，我们对我们公司的其它同事进行了培训，现在他们都已经可以熟练的使用ACE进行设计。我们当时购买的版本是AutoCAD Electrical 2005,当时已经有了简体中文版，今年我们已经升级到了ACE2006,我们也期待ACE越来越好。下面我会以一个我曾经做过的项目为例来介绍一下如何使用ACE进行设计：

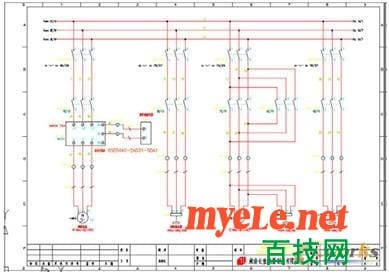

2011-6-11 03:28 上传
下载附件 (15.62 KB)




当我们进行设计时，首先需要使用的就是电气元件符号，ACE提供有的基于GB、IEC的电气元件符号库，通过它可以进行设计时可以直接调用元件符号进行设计，ACE中的元件符号都是使用AutoCAD块的概念绘制的，都是一些带有属性的块，因此当我们需要使用一些特殊的符号，而库中恰好没有提供的话，我们就直接使用在ACE中定义块，就可以做一个和库符号一样的符号。原来因为我们的工程师来自四面八方，每人的绘图习惯都有所不同，因此绘制的图纸也不统一，现在通过统一的元件符号库，就解决了图纸的标准化问题。

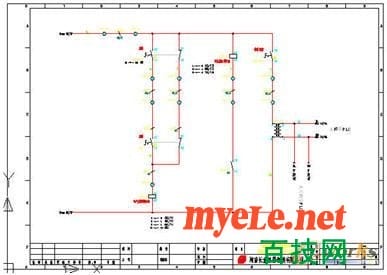

2011-6-11 03:28 上传
下载附件 (18.54 KB)
