2、什么是电路图，电路图的画法。

显示全部楼层 · 2011-10-9 19:54:28

   电路图是人们为了研究电路的需要，用国家标准化的符号并按工作顺序排列，表示电路、设备或成套装置的组成和连接关系，而不考虑其实际位置的一种简图。目的是便于详细理解电路的作用原理。

电路图主要由元件符号、连线、结点、注释四大部分组成。

   元件符号表示实际电路中的元件，它的形状与实际的元件不一定相似，甚至完全不一样。但是它一般都表示出了元件的特点，而且引脚的数目都和实际元件保持一致。

   连线表示的是实际电路中的导线，在原理图中虽然是一根线，但在实际接线中往往有很多根线段组成。

   结点表示几个元件引脚或几条导线之间相互的连接关系。所有和结点相连的元件引脚、导线，不论数目多少，都是导通的。

   注释在电路图中是十分重要的，电路图中所有的文字都可以归入注释—类。细看以上各图就会发现，在电路图的各个地方都有注释存在，它们被用来说明元件的型号、名称等等。

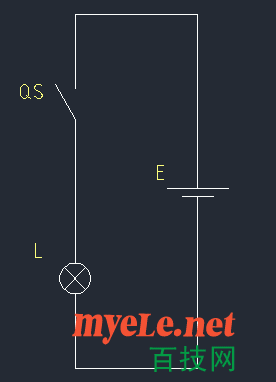

例如上一讲我们讲的这个电路，当要与别人交流时，我们画一个这样的图形让别人看，那是很麻烦的。如果学过美术的还好，画出来很像实物，别人一看就知道。如果没学过美术的，你没准会把灯泡画成鸡蛋{:soso_e120:} 。所以我们还是用一些简单的符号来表示吧，国家规定的符号，都能看懂的。如下图：

这样，很简单的就表示出了这个电路中都有什么元件，以及各个元件的关系。QS代表开关。L代表等，E代表电池。图中的线段，就代表导线。

有的朋友就说了，那我应该怎样学画电路图哪？什么时候才能学会哪？其实画电路图并不是太难的事情，你只要了解了什么符号代表什么元件。然后多描图（比着别人的图画）。多画图，慢慢的就学会了。

哪怎么知道什么元件用什么样符号代表哪？其实也不用专门去学，看的图多了，自然知道的也就多了。如果你拿着国标去看，里面的符号太多了，很多都是不常用的，所以也不用去死记硬背。

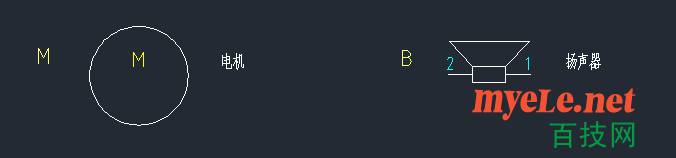

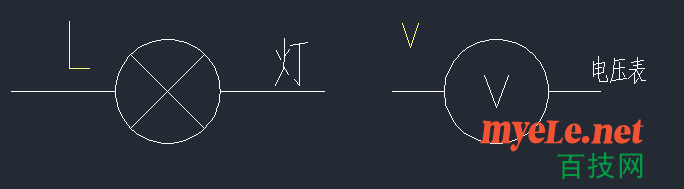

下面给出几个简单的符号，先学这几个吧，以后会有机会学的更多。
