第七讲：（5） 双速异步电动机控制电路改用 PLC 控制

该线路控制的是一台双速电动机，一般的人对它不是很理解。电动机型号为 YD1 2
3M-4/2 ， 6.5/8KW ， △ /Y 。根据型号解读；该电机具有二种速度即 4 极和 2 极，在 4 极速度下，
电动机的功率为 6.5KW ，绕组为三角形接法。如果在 2 极的速度下，电动机的功
率为 8KW ，绕组为双星接法。该电动机共有 6 接线头，三角形接时（低速）电源由 U1 、 V 1 、
W1 接入，其余接头 U2 、 V2 、 W2 为悬空。星接时（高速）将接线头 U1 、 V1 、 W1 接成星 点
形成了双星点，三相电源则由 U2 、 V2 、 W2 输入（电动机接线图详上图所示）。该线路要
求；电机可以在低速、高速状态下择其一运行。而在高速运行时则按低速启动再转为高速 运

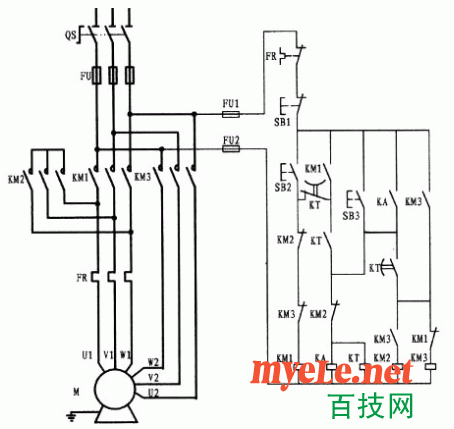

行。自己可根据电原理图进行分析。

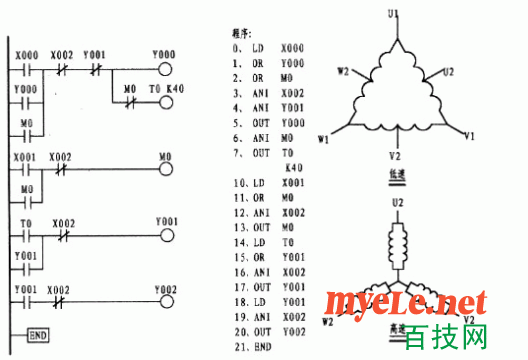

梯形图工作原理：按设于外部的启动按钮 SB3 ，接通了第一梯级母线侧常开接点 X
000 ，电流（能流）通过串接其后的 X002 、 Y001 的常闭接点接通了输出继电器线圈，同
时接通与 M0 常闭接点相串的定时器线圈 T0 （ K 值为 40 ）。由于 Y000 线圈的闭合，使其
并接母线一侧的 Y000 常闭接点闭合， Y000 线圈形成了自保。由于 Y000 线圈的闭合，使
接于其后的外部接触器 KM1 动作，电动机处于低速启动状态（即处于三角接法）。 Y000 线
圈闭合的同时，定时器 T0 即开始计时。计时时间一到，接于第三梯级母线一侧的 T0 常开
接 点闭合，通过串接其后的 X002 常闭接点，接通输出继电器 Y001 线圈闭合。由于 Y001
线圈的闭合，并接于母线一侧的 Y001 常开接点闭合， Y001 线圈形成了自保。在这同时（ Y
001 线圈的闭合）串接于第一梯级的常闭接点断开，切断了由 Y000 线圈所控制的 KM1 接
触器的运行。在 Y001 线圈的闭合的同时，第四梯级的母线侧 Y001 常开接点闭合，通过 串
接其后的常闭接点 X002 ，接通了输出继电器 Y002 。在输出继电器 Y001 闭合时，接于其
后的外部接触器 KM2 闭合。 KM2 将电机绕组头 U1 、 V1 、 W1 接成了星点，而输出继电器 Y 0
02 外部所接的接触器 KM3 则接通了电源使电动机处于高速运行状态。停止，则按外接按 钮
低速运行时，按外接启动按钮 SB1 ，此时第二梯级接于母线一侧的 X001 闭合，电 流
（能流）则通过串接于其后的 X002 接通中间继电器 M0 线圈，使并接于母线一侧的 M0 常
开接点闭合，使 M0 中间继电器线圈形成了自保。由于 M0 线圈的闭合，使第一梯级第二支
路母线一侧的 M0 常闭接点闭合，同时切断了定时器线圈 T0 的运行，使电流接通了 Y000
输出继电器，外接的接触器 KM1 接通使电动机处于三角形低速运行状态。停止，则按外接
按钮 SB1 即可。这就是低速运行过程。注意：本梯形图未设置热保护，从原图来看热保就
少用了一个。可在梯 形图第一梯级 Y001 常闭接点后串接 X003 ，同时在第四梯级 X002 常
闭接点后串接 X004 。
