第七讲：（4）断电延时型星角降压启动能耗制动控制改用 PLC 控制

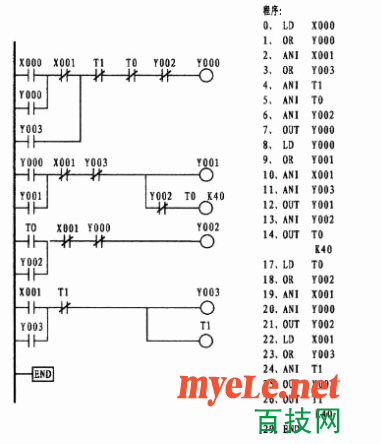

PLC 没有断电延时型定时器，只有通电延时型定时器。本梯形图的工作原理：当
外接启动按钮 SB2 按下，驱动第一梯级 X000 的常开接点闭合，通过串接其后的 X001 、 T 1 、
T0 、 Y002 的常闭接点，接通输出继电器，由于 Y000 线圈的闭合，促使第一梯级第一支 路
中的并联常开触点闭合形成 Y000 线圈自保，至使 Y000 驱动的接触器 KM3 闭合将电动机
绕组接成星形。在这同时，第二梯级中的左母线一侧的常开触点 Y000 闭合，通过串接其 后
的 X001 、 Y003 的常闭接点接通了输出继电器 Y001 和另一支路经 Y002 常闭接点 相串的
定时器线圈 T0 （ K 值为 40 ）。由于 Y001 线圈的闭合使与本支路相并的母线一侧 Y001 闭
合形成了 Y001 线圈自保。由于 Y001 线圈的闭合，接于 Y001 后的外部接触器 KM1 闭合，
电动机处于星接启动状态。在 Y001 闭合的同时定时器 T0 也已开始计时， 4S 后定时器 T0
常闭接点，在第一梯级中切断了输出继电器 Y000 线圈，解除了星接。而在这同时，第三 梯
级中左母线一侧的 T0 常开接点闭合，通过串接其后的 X001 、 Y000 的常闭接点，接通了输出继电器 Y002 。由于 Y002 的接通，并接于左母线一侧的 Y002 闭合，使 Y002 线圈形
成自保。 Y002 线圈后所接的接触器 KM2 接通，完成了星角转换，使电动机进入了角接状 态 。

第一梯级中与第三梯级中所串接的 Y002 和 Y001 常闭接点实质是星与角的互锁。停止按 外
接停止按钮 SB1 ，从梯形图中可以看出由 SB1 驱动的第一梯级、第二梯级和第三梯级均串
接了 X001 的常闭触点，其目的是让电动机在任一运行状态，均能可靠停止。而在第四梯 级
X001 接的是常开触点，其一旦闭合，通过串接其后的定时器常闭接点，接通了输出继电 器
Y00 3 线圈和定时器 T1 线圈，由于 Y003 线圈的闭合，其并接于第一梯级第二支路中的 Y 0
03 常开接点接通了 Y000 线圈，驱动 KM3 闭合，使电动机的处于星接状态，以提供直流 通

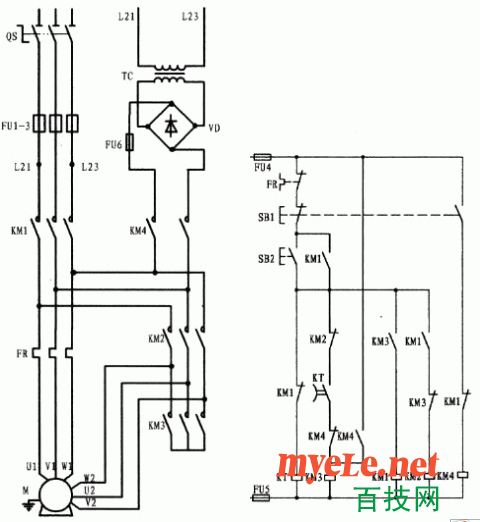

道。在线圈 Y003 闭合后，驱动了外接接触器 KM4 在电动机停止交流供电的情况下向电动
机提供直流电进行能耗制动。定时器线圈 T1 是与线圈 Y003 同时获电，并开始计时，计 时
时间一到，串接于第一梯级与第四梯级的常闭接点断开，使电动机完成了停车与制动的过 程 。
外部接触器接线时，应考虑接触器间的互相联锁以防短路。另本梯形图没设置热保护。
