各种二次回路图及其讲解（7）

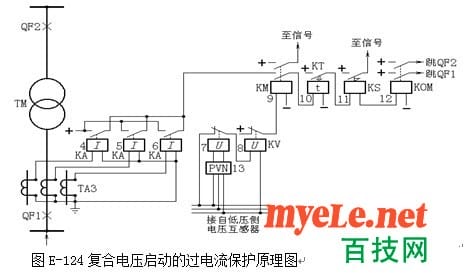

20、根据图E-124说明变压器复合电压启动的过电流保护的构成及动作过程。
答：图E-124中，当保护区内发生不对称故障，系统出现负序电压，负序过滤器13有电压输出使继电器7常闭触点打开，欠压继电器8失压，常闭触点闭合，接通中间继电器9，若电流继电器4、5、6任何一个动作，则启动时间继电器10，经过整定时限后，跳开两侧断路器。在对称短路情况下，电压继电器7不启动，但欠压继电器8因电压降低，常闭触点接通，保护启动。
负序电压整定值，可取额定电压的6%；电流整定值，可取大于变压器额定电流，但不必大于最大电流（例如并联运行的变压器断开一台时）。


21、根据图E-125说明单电源三绕组变压器过电流保护的构成及工作原理。
答：三绕组变压器外部故障时，其过电流保护应有选择性地断开故障侧断路器。而使其余两侧继续正常运行，为此，应按如下原则来实现过流保护。
（1）对单侧电源三绕组变压器（如图E-111所示），应装设两套过电流保护。一套装于负荷侧，如绕组ⅠⅡⅢ，其动作时限tⅢ最小，保护动作仅跳开QF3。另一套装在电源侧，如绕组Ⅰ，它设两级时限tⅠ和tⅡ，tⅡ= tⅢ+Δt，用以切除QF2；而tⅠ= tⅡ+Δt，用以切除高、中、低三侧断路器。
（2）对两端或三端电源的变压器，三侧均应设过电流保护，并根据计算值在动作时限小的电源侧加装方向元件，以保证动作的选择性。

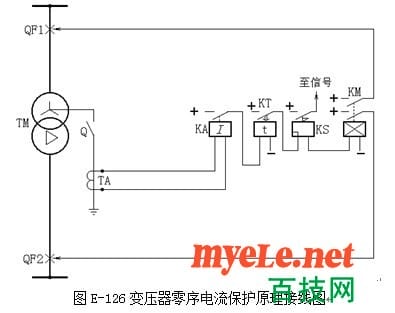

22、根据图E-126说明变压器过零序电流保护的构成及工作原理。
答：对大电流接地系统中的变压器装设的接地零序电流保护，作为变压器主保护的后备保护及相邻元件接地短路的后备保护。如图所示
正常情况下，3Io = 0，TA中没有电流通过，零序电流保护不动作发生接地短路时出现零序电流，当它大于保护的动作电流时，电流继电器KA动作，经KT延时后，跳开变压器两侧断路器。零序电流保护的动作电流，应大于该侧出线零序电流保护后备段的动作电流。保护的动作时限也要比后者大一个Δt。

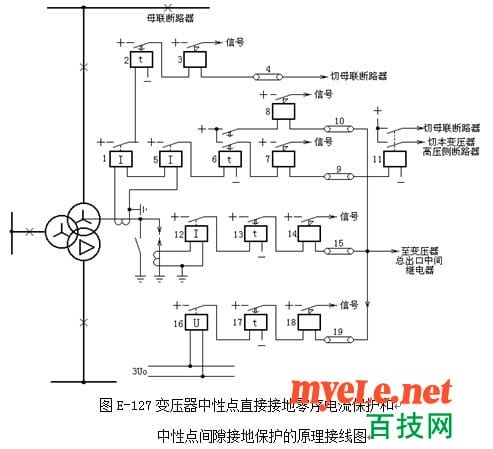

23、根据图E-127说明变压器中性点直接接地零序电流保护和中性点间隙接地保护的构成及工作原理。
答：目前大电流接地系统普遍采用分级绝缘的变压器，当变电站有两台及以上的分级绝缘的变压器并列运行时，通常只考虑一部分变压器中性点接地，而另一部分变压器的中性点则经间隙接地运行，以防止故障过程中所产生的过电压破坏变压器的绝缘。为保证接地点数目的稳定，当接地变压器退出运行时，应将经间隙接地的变压器转为接地运行。由此可见并列运行的分级绝缘的变压器同时存在接地和经间隙接地两种运行方式。为此应配置中性点直接接地零序电流保护和中性点间隙接地保护。这两种保护的原理接线如图E-127所示
中性点直接接地零序电流保护：中性点直接接地零序电流保护一般分为两段，第一段由电流继电器1、时间继电器2、信号继电器3及压板4组成，其定值与出线的接地保护第一段相配合，0.5s切母联断路器。第二段由电流继电器5、时间继电器6、信号继电器7和8压板9和10等元件组成，。定值与出线接地保护的最后一段相配合，以短延时切除母联断路器及主变压器高压侧断路器，长延时切除主变压器三侧断路器。
中性点间隙接地保护：当变电站的母线或线路发生接地短路，若故障元件的保护拒动，则中性点接地变压器的零序电流保护动作将母联断路器断开，如故障点在中性点经间隙接地的变压器所在的系统中，此局部系统变成中性点不接地系统，此时中性点的电位将升至相电压，分级绝缘变压器的绝缘会遭到破坏，中性点间隙接地保护的任务就是在中性点电压升高至危及中性点绝缘之前，可靠地将变压器切除，以保证变压器的绝缘不受破坏。间隙接地保护包括零序电流保护和零序过电压保护，两种保护互为备用。
零序电流保护由电流继电器12、时间继电器13、信号继电器14和压板15组成。一次启动电流通常取100A左右，时间取0.5s。110kV变压器中性点放电间隙长度根据其绝缘可取115~158mm，击穿电压可取63kV（有效值）。当中性点电压超过击穿电压（还没有达到危及变压器中性点绝缘的电压）时，间隙击穿，中性点有零序电流通过，保护启动后，经0.5s延时切变压器三侧断路器。
零序电压保护由过电压继电器16、时间继电器17、信号继电器18及压板19组成，电压定植按躲过接地故障母线上出现的最高零序电压整定，110kV系统一般取150V；当接地点的选择有困难、接地故障母线3Uo电压较高时，也可整定为180V，动作时间取0.5s。
