13、风机开关漏电闭锁保护

上一讲                      返回目录

      漏电闭锁保护就是在隔离开关合闸之后，主接触器没有吸合之前，保护器对主回路的绝缘进行检测，如果绝缘低于规定值，保护器动作，使主接触器无法吸合。
      漏电闭锁保护一般都是使用附加直流进行检测的，我们以主机侧的其中一个回路为例来进行介绍。

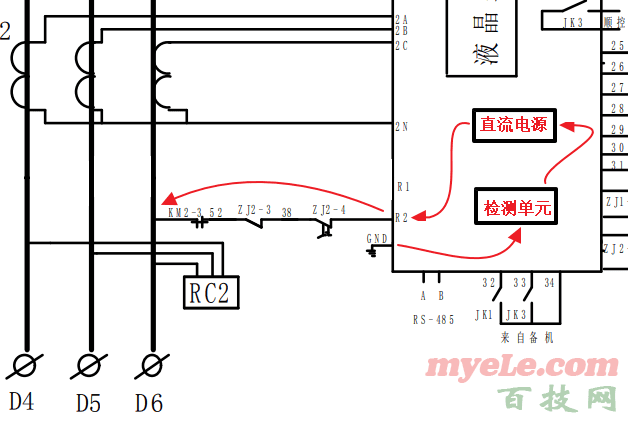

图13-1

     在保护器的内部，有一个直流电源（图13-1），这个直流电源通过保护器的R2端子→中间继电器ZJ2-4延时触点→常闭点ZJ2-3→主接触器辅助触点KM2-3→接入主回路。
     直流电源另一端通过检测单元→保护器GND端子→接地。

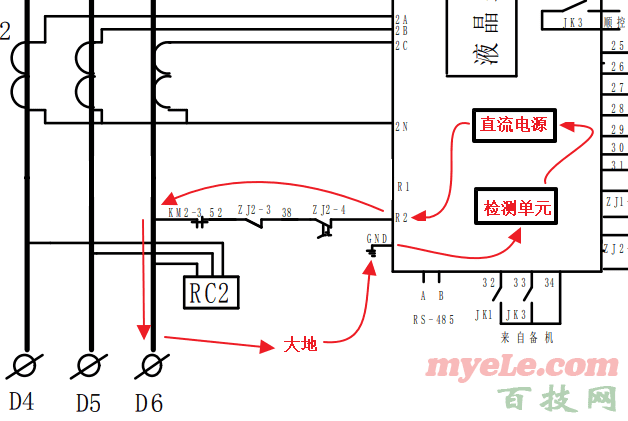

图13-2

      在正常情况下，主回路对地绝缘很高，这个检测回路相当于断路。
      当主回路对地绝缘较低时（在660V系统中低于22KΩ，1140V系统中低于40KΩ）。这个检测电路就会通过：直流电源正极→保护器的R2端子→中间继电器ZJ2-4延时触点→常闭点ZJ2-3→主接触器辅助触点KM2-3→主回路→大地→保护器GND端子→检测单元→电源负极（如图13-2）。

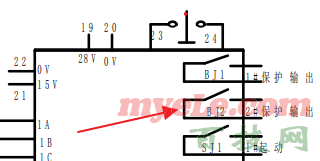

      漏电闭锁检测单元回路导通，保护器动作，禁止保护器输出点BJ2闭合，使主接触器无法吸合。完成漏电闭锁保护。

图13-3
