6.2、KTK101-1扩音电话的内部接线与工作过程

拆开KTK101-1扩音电话的前盖，可以看到他的内部主要由两块模块和按钮组成

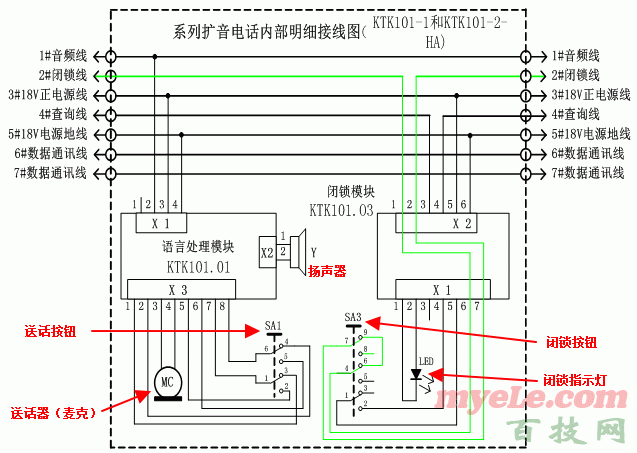

图6.5

语音处理模块X1端子的2、3、4端接到七芯电缆的1、3、5号线。其中3号线和5号线为电源线，为语音模块提供电源，1号线为音频线，与其它的语音模块之间传输音频信号。按下送话按钮SA1，然后对着送话器MIC喊话，送话器将声音转换成电信号，经过语音处理模块处理之后，通过音频线（1#线）送到其它的语音模块。当其它的语音模块有喊话时，语音模块通过1号音频线接收语音信号，由语音模块处理后，送至扬声器发出喊话内容。
闭锁模块X2接线端子接七芯电缆的2、3、4、5号线，其中3、5#线为电源线。2#为闭锁线，4#为查询线的。它的工作过程如下：
