20、软启动器的各种保护电路

上一讲      本教程目录       下一讲

软启动器具有过流、过载、缺相、漏电闭锁、过电压、欠电压、温度保护等多种保护。漏电闭锁保护在上一帖已经讲过了。

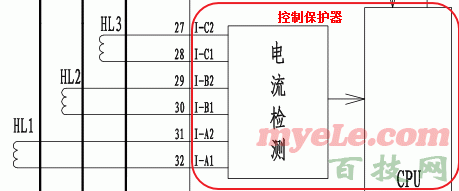

过流、过载、缺相保护原理是：电流互感器HL1、HL2、HL3对主回路中的电流信号进行采样，传给控制保护器中的电流检测模块，电流检测模块对信号处理后，由CPU根据各相电流的大小来判断主回路的工作状态，是否有故障。



过电压、欠电压保护：控制变压器二次侧的380V电源L1、L2引入保护器后，在作为工作电源的同时，也作为电压采样电路。采样后交由CPU根据电压的大小来判断是否有过电压、欠电压故障。

在晶闸管的散热器表面安装热敏电阻，用来测量晶闸管工作时的温度。热敏电阻的阻值随着温度的变化而变化，控制保护器根据热敏电阻的大小来判断晶闸管工作时的温度是否过高。

当以上各种保护电路检测到软启动器有故障时，控制保护器驱动故障输出继电器断开，从而断开先导继电器XJ1，使软启动器分闸。
