[原创] EBZ200掘进机电气原理讲解 — 电机温度保护 |
|
时间过得真快，又快一个月没有更新帖子了。这一个月，我也不知道自己在忙什么，不过，成伟再忙，帖子更新的再慢，我都会不断的更新内容。所以请各位朋友耐心的等待，因为学习本来就是一个逐渐进步的过程。急不得！

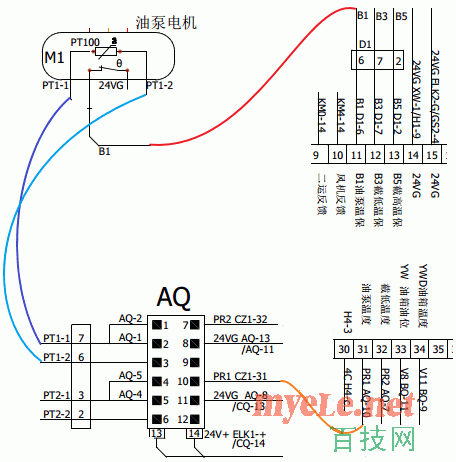

我们先来看看电路图中的电机，在电机的内部有一个热敏电阻符号和一个常闭触点符号。热敏电阻符号标有PT100，表示在电动机定子绕组中埋入了一个PT100元件。另一的常闭点标有“θ”符号，表示电动机定子绕组中埋入了一个热动作触点。 pt100是铂热电阻，它的阻值会随着温度的变化而改变。PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。大家只要记住他的阻值随温度变化即可，温度越高，阻值越大。当然，能记住各个温度的阻值就更好了。 θ，热动作触点。当温度达到一定值时，触点动作。若是常闭点则打开；常开点则闭合。其原理和热继电器的触点是一样的。不同型号的热动作触点，其动作的温度不同。
由于原理图太大，我将相关的各个功能块裁剪下来拼在一起，这样有利于原理分析，大家自己在看原版图的时候，要自己找各个图块的位置。 下面来分析原理： 截割电机的温度保护原理与油泵电机温度保护原理一样，大家可以自己分析。 下面，来讲一下当油泵电机及截割电机出现温度保护故障时如何检修：
