5、变频器频率给定通道参数设置（1）

上一讲           返回目录           下一讲

      在前面几节，我们介绍了如何给变频器接线，如何让变频器启动运行。但是变频器启动之后，如果没有给出运行频率，那么变频器就不知道应该运行在多少频率上，是10Hz、还是20Hz。所以，我们虽然给变频器发动启动命令了，但是没有设置运行频率，电机还是不会转动的。我们就要给变频器发出一个指令，让其运行在某个频率。
      给变频器发送运行频率指令，有很多途径，就像我们从A城市到B城市去，可以坐飞机、可以乘轮船、可以开汽车、还可以坐大巴。这就要根据不同的情况，选择不同的交通方式。给变频器设置频率也是这样。可以通过面板上的电位器给定频率（有的变频器面板上没有电位器）、可以通过面板上的按键给定频率、还可以通过变频器的端子外接电位器或模拟信号给定频率。所以就要根据现场需要，通过设置参数、选择一个合适的频路给定通道。这就是变频器的频路给定通道参数设置。
      我们还以安普AMP1100 系列变频器为例进行讲解，大家可以结合自己手中其他型号的变频器，看一下其他变频器的频路给定通道参数如何设定。
AMP1100系列变频器频路给定通道参数设定代码是b-0。如下图：




1、由操作面板上的电位器来设定运行频率

当我们把b-0的值设置为0：面板电位器时，这时，我们就可以通过面板上的电位器来设定变频器的运行频率。旋转电位器，变频器的运行频率就会变化。


2、由操作面板上的按键来设定运行频率
当我们把b-0的值设置为1：面板数字时，可以通过面板上的上、下键来设定变频器的运行频率。按向上键，频率增加，按向下键，频率递减。



3、由外部模拟电压输入端子 VF1来设定运行频率

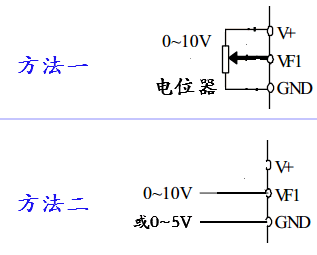

当我们把b-0的值设置为2：外部电压信号VF1时。就需要对VF1按照方法一或方法二进行外部接线。

按照方法一接线，可以使用外接电位器对变频器的运行频率进行控制。V+是变频器内部输出10V电源的接线端子，GND是公共接地端。根据分压原理，调整电位器，VF1端就会的到不同的输入电压，从而改变变频器的频率。
如果按照方法二进行接线，则需要一个可调的0~5V或0~10V的外部电压源，通过向VF1输入不同的电压来改变运行频率。至于是输入0~5V还是0~10V,由参数E-32和E-33的值来决定。如下图。



4、由外部模拟电压输入端子 VF2来设定运行频率。
当把b-0的值设置为3时，为使用由外部模拟电压输入端子 VF2来设定运行频率。不过一般VF2输入的信号电压是-10V~+10V的，其接线如右图。

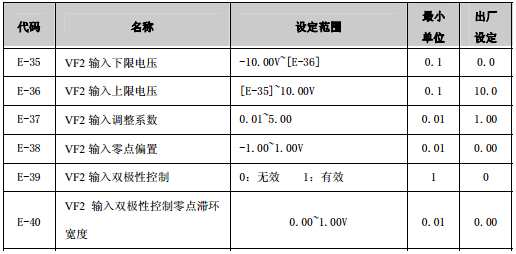

当然，VF2也可以使用其它范围的电压来进行频率调整。通过设置下图中的参数即可：
