多功能端子作为运行命令通道的参数设置

有些变频器没有专用的FWD和REV端子,要想使用外部端子进行启动/停止控制,则只能使用多功能端子来完成。例如第2讲中举例的富凌变频器,我们介绍了它使用多功能端子来控制变频器启动/停止的接线方法,现在我们介绍一下他启动/停止变频器相关参数的设置。
和前面的安普变频器一样,我们首先要设置变频器启动控制的途径,是使用操作面板,还是使用外部端子。在变频器说明书中,这个参数的中文名通常为“运行命令通道”“运行指令通道”,大家在看说明书的时候,可以自己找这个参数。
Image 7.gif

富凌变频器的运行命令通道选择参数代码为F0.01,如果使用外部端子启动,首先将F0.01的值设为1。
Image 8.gif

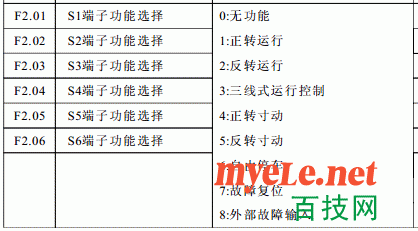

其次,我们再使用多功能端子中的两个端子作为FWD正转,REV反转指令端子,同时设置相应的多功能端子的参数。

例如,使用S1端子作为FWD正转运行指令,则将F2.01的值设为1;使用S2端子作为REV反转运行指令,则将F2.02的值设为2.

Image 9.gif

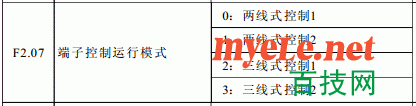

完成多功能端子的参数设置之后,还要设置端子的运行模式,其参数代码为F2.07

Image 10.gif

下图为两线式控制模式1的接线图及按钮功能表。假设S1多功能端子设置为正转,S2多功能端子设置为反转。端子运行模式F2.07设置为0(两线式控制1)。则K1接通,变频器正转运行,K2接通,变频器反转运行。两端子同时接通或断开,变频器停止运行。
Image 11.gif
在接线及多功能端子参数设置不变的情况下,将端子运行模式F2.07设置为1(两线式控制2)。则,K1接通,变频器正向运行,K1,K2同时接通,变频器反向运行。K2单独接通,或K1、K2同时断开,变频器停止。

Image 12.gif

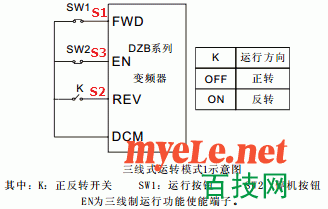

如果将F2.07的值设置为2,则为三线式运行控制模式1。在三线式运行控制模式中,还要在增加一个多功能端子作为使能端EN。例如:S1作为正转运行,参数F2.01设置为1(正转运行);S2作为反转运行,参数F2.02设置为2,S3作为三线式控制使能端,参数F2.03设置为3,(三线式运行控制),端子控制运行模式F2.07设置为2(三线式控制1)。SW1为自复位按钮常开触点,
按下接通,松手断开;SW2为自复位按钮常闭点,按下断开,松手接通;K为自锁按钮(按下接通,松手仍接通,再按一下断开,依次循环)或转换开关。当K断开时,按下SW1按钮变频器正转,按下SW2开关,变频器停止。当K接通时,按SW1反转,按SW2停止。

Image 13.gif     Image 14.gif
如果将F2.07的值设置为3,则为三线式运行控制模式2,多功能端子S1设置为FWD正向运行,S2设置为REV反向运行,S3设置为“三线式运行控制”。SW1为自复位按钮常开接点,SW2为自复位按钮常闭接点,K为自复位按钮常开接点。此时,按SW1,正向运行,按SW2停止运行,按K反向运行。
