4.1、变频器运行命令通道选择参数设置（一）

上一讲           返回目录           下一讲

在第1讲中，我们讲到，只要给变频器接上电源和负载电机，按下变频器操作面板上的FWD或REV键，电机就会正转或反转。同时也提醒了大家，可能有部分电机不会转动，是因为参数没设置好。
在第2讲最后，我们也讲到仅仅完成外部控制端子的接线，并不能够通过外部端子来启动变频器。还要对其内部参数进行设置，才能够实现外部控制功能。
在这一讲，我们就讲变频器运行命令通道选择参数的设置。
要想应用变频器，最重要的就是如何让变频器运行起来，让变频器运行起来的方式有多种，可以通过操作面板上的FWD、REV正反转按键；可以通过端子接外部按钮；还可以使用串口通讯等。但是这些方式并不能同时使用，只能使用其中一种，那种方式才是有效的，这就要通过变频器内部的参数设置。

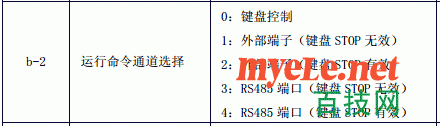

上图是安普AMP1100系列变频器运行命令通道参数表，b-2是“运行命令通道选择”的代码。由于大部分变频器是采用数码管显示的，没有办法显示中文，所以只能在数码管中显示一个代码，用不同的代码来代表不同的参数。中间的“运行命令通道选择”是参数的中文名。一些大型的变频器采用液晶显示面板时，会直接显示参数的中文名或英文名。后面的0、1、2、3是参数的值，把参数设置成不同的值，变频器可以实现不同的功能。
如果在第1讲中，你按下面板上的FWD或REV键变频器没有运行。你只需要把b-2的参数值设置为0就可以了。
在第二讲中，我们讲了外部运行端子的几种接线方法，无论你采用哪种接线方法，要想使用外部端子启动/停止变频器，在安普AMP1100系列变频器中都要将b-2参数值设置为1或2。如果设置为1，按下面板上的STOP停止键时，变频器可以停止运行，如果设置为2，只可以通过外部端子来启动/停止变频器。面板上的STOP停止键就没有停止变频器运行的作用了。下面的3、4值的含义，我相信大家自己能够看的明白。但至于使用RS485串口通讯如何启动/停止变频器，我们在这里就不讲了，这个应该作为稍高一级的应用。有兴趣的朋友可以参阅其他教程。
在第2讲中，我们介绍了两线式、三线式接法。不同的接法，还要进行不同的参数设置。E-31就是此项功能设置。

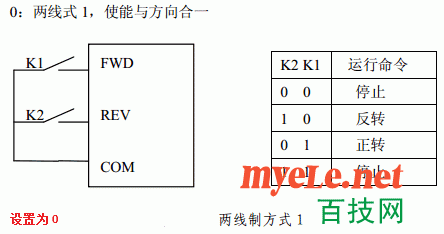

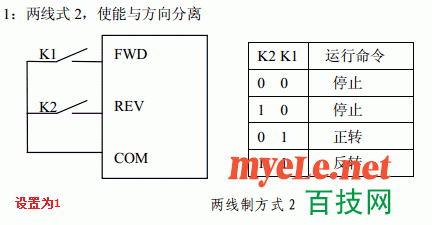

如果设置为0或1为两线制接法。设置为0，就像第2讲中一样，接通FWD端子正转，接通REV端子反转。如果设置为1，FWD端子接通正转，FWD和REV同时接通反转。两端子同时断开时停止，REV单独接通时也是停止。

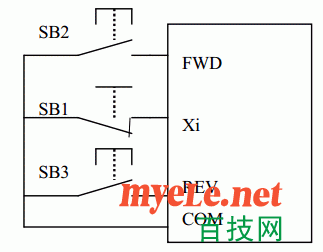

三线式接线参数设置

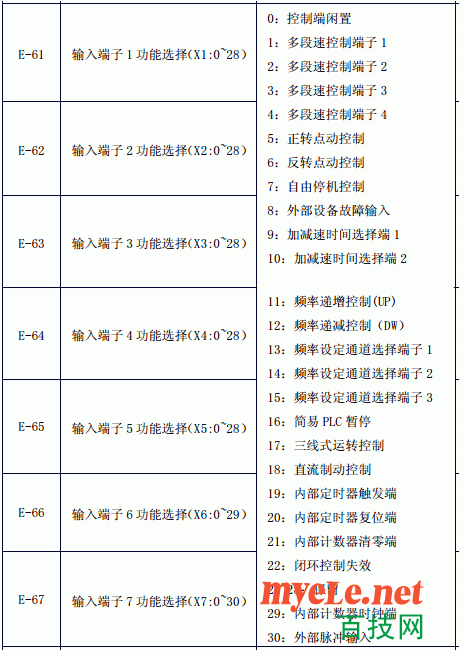

当使用三线式方式控制时，需要将E-31的值设置为2，同时将所接的多功能输入端子的参数值设置为17。假如使用X1作为三线式输入的SB1，则将E-61的值设置为17；如果使用X3作为三线式输入的SB1，则将E-63的值设为17。

点击下图可放大
