3、变频器操作面板

上一讲           返回目录           下一讲

完成变频器的外部接线之后，变频器并不一定能够正常的运行。我们还要对其内部参数进行设置。设置变频器内部参数，是通过变频器面板来完成的。今天，我们就来学习一下变频器操作面板各种按键的作用以及面板显示内容的含义。



（点击上图可放大）

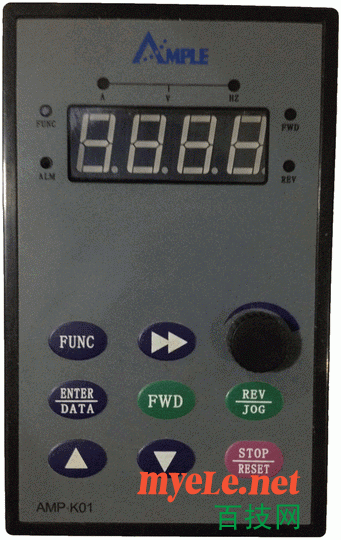

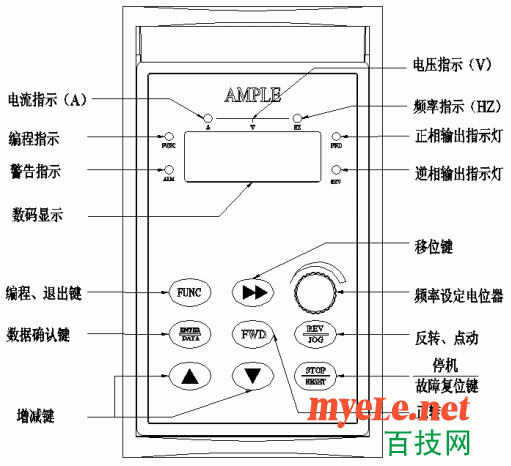

上图是安普AMP1100系列变频器所使用的操作面板。在面板的最上端有两个LED指示灯，在灯的下方有三个字母表示。A、V、HZ。在变频器运行状态下，如果A灯亮，表示下面的数码管中显示的内容是当前电机的电流。HZ灯亮，表示当前变频器运行的频率。A和HZ同时亮，表示数码管中显示的内容为当前变频器输出电压。

FUNC为编程指示灯，在参数设置状态时，该指示灯亮；若连续一分钟无按键输入，该指示灯灭，返回监控状态。

ALM为报警指示灯，当变频器出现过电流、过电压或其他故障时，变频器保护动作，此报警指示灯亮；

FWD为正转指示灯，当此灯亮时，表示变频器处于正转输出。REV为反转指示灯。

FUNC 编程/退出键 用于进入或者退出参数设置状态。当操作面板处于监控状态时，按一下此键，就进入参数设置状态，同时FUNC指示灯亮。
ENTER/DATA 功能/数据键 进入下级菜单或对设置的当前参数进行保存时使用。
▲        增加键 在修改参数时，用于对当前的数值进行增加。如将2改为3。
▼ 减小键 对设置的数据进行递减。如将5改为4。
移位键 在编辑状态时， 可以选择设定数据的修改位； 在监控状态，可以切换显示状态参数。
FWD 正转运行键 在操作面板控制模式下，按该键正向运行
REV/JOG反转/点动运行键 在操作面板控制模式下， 按该键反向或者点动运行。至于到底是反向运行还是点动运行。需要通过参数设置决定。默认为反向运行。
STOP/RESET 停止/复位键 在运行状态下用于停止变频器运行。当变频器出现故障报警时，用于故障复位。

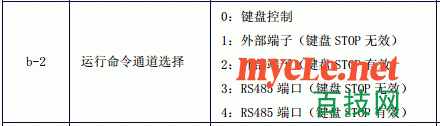

以上介绍了操作面板各种状态指示的含义以及各功能键的作用。现在我们对使用操作面板修改变频器参数来举例说明。例如，我们将b-2的参数值修改为2。

首先按FUNC键，此时FUNC指示灯亮，同时数码管显示d-0，再按一下FUNC键，显示b-0。此时按增加键▲，使数码管显示b-2，按ENTER/DATA 功能/数据键进入b-2的参数设置，通过使用▲、▼键修改b-2的值为2，然后按ENTER/DATA进行保存即可。
本讲简要的介绍了AMP1100变频器显示面板的使用，其他变频器的操作面板有和这相同的，也有不同的。大家在使用的时候，还是要看相应变频器的使用手册。写这节教程的目的只是告诉大家，看变频器使用手册的时候，应该重点看哪些内容。
