[原创] 高防开关BGP9L矿用隔爆型高压真空配电装置电缆绝缘监视保护 |
|

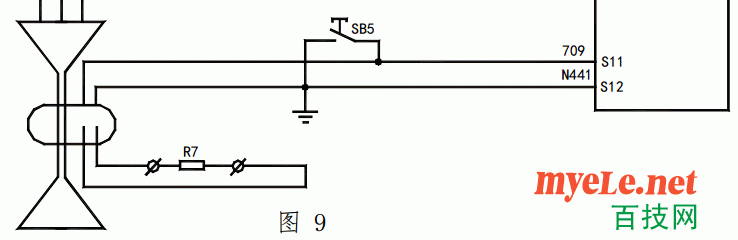

在BGP9L-6G型矿用隔爆型高压真空配电装置接线室后腔下室底板上有一只终端电阻和两只接线端子。这两个接线端子和终端电阻是进行电缆绝缘监视保护时接线用的。防止高压电缆损伤后产生的漏电事故，当电缆与监视屏蔽间因外伤引起相互间绝缘电阻值下降到一定值时，监视保护组件动作将高压电源切除，防止了高压电缆因漏电而造成事故。 原理图中电缆绝缘监视保护部分如下图：
输出电缆若采用具有监视线的屏蔽橡套电缆，此时应将电缆屏蔽芯线和电缆屏蔽地线接在后腔下室底板上的两只接线端子上，同时将接在后腔下部的终端电阻拆下来接至监视线和屏蔽地线两线之间的终端。接线图如下： 未完待续…… 更新速度有点慢， 使用微信扫描下方二维码关注“成伟”。及时了解更新进度…
