过载保护的原理是电流互感器将主回路中的实际工作电流进行采样，与保护器中的设定值进行比较，当实际工作电流大于保护器中设定的工作电流时，保护器按照我们的设定延时一段时间后断开保护器的触点，从而使高压真空装置分闸。 高防开关用电流互感器结构：

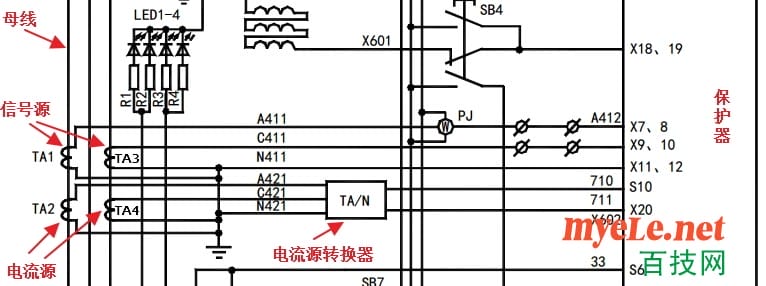

本高压配电装置使用两个如上图所示的电流互感器，母线从中间的圆孔中穿过，为互感器的一次侧。每个电流互感器的二次绕组分为两组。A组为信号绕组，额定电流是5A，容量3.75VA；B组是电流源绕组。两组绕组的四个接线端子如上图所示，K1、K2为一组；S1、S2为一组。在下图中的原理图中，TA1、TA2两组绕组为一个实体的电流互感器，TA3、TA4为一个实体的互感器。 两个电流互感器的信号绕组TA1、TA3的端子分别接入保护器的X7、X8；X9、X10；X11、X12端子（如下图）为保护器提供电流采样信号。 电流互感器电流源绕组为真空断路器分励脱口线圈的备用电源。真空断路器分励脱口线圈跳闸电源采用两路电源供电，一路是电压源，【详细原理见《高防开关BGP9L矿用隔爆型高压配电装置电动合闸工作原理》： http://www.myele.com/thread-17321-1-1.html】。另外一路就是我们这里所说的电流源。两个电流互感器的电流源绕组TA1、TA4从A、C相母线中感应的电流源通过转换器TA/N接入保护器的S10和X20端子，为真空断路器分励脱口线圈提供备用电源。
过载保护原理：

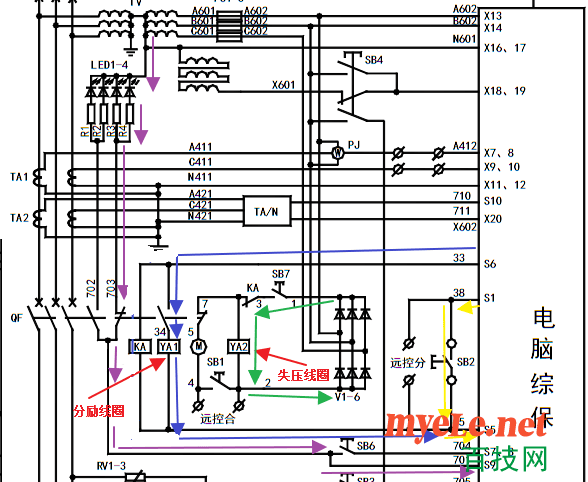

保护器将电流互感器输入的电流采样信号经过转换后，与保护器中设定的电流值进行比较。当实际电流大于设定电流时，保护器认为线路过载，经过一段时间的延时后，保护器动作， S5、S6端子有电源输出，由于此时真空断路器处于合闸状态，所以真空断路器常开辅助触点是闭合的，33、34号线接通，分励线圈YA1得电吸合，真空断路器分闸。其电流回路如下图蓝色线所示。
过载保护值的整定：
过载保护共有两个旋钮：一个是过载电流整定电流，另外一个是过载动作时间整定旋钮。 ⑴ 过载电流整定旋钮： 过载保护整定电流值分档可调。标称值分别为开关额定电流值的：0.2、0.3、0.4、0.6、0.8、1.0、1.2、1.4倍。 例如：有一台额定电流是400A的高防开关，所带负荷的额定工作电流是125A，那么我们可以将高防开关的过载电流整定旋钮旋到0.3倍档位。即：高防开关的额定电流400*过载整定倍数0.3 ≤ 负载额定电流125A。

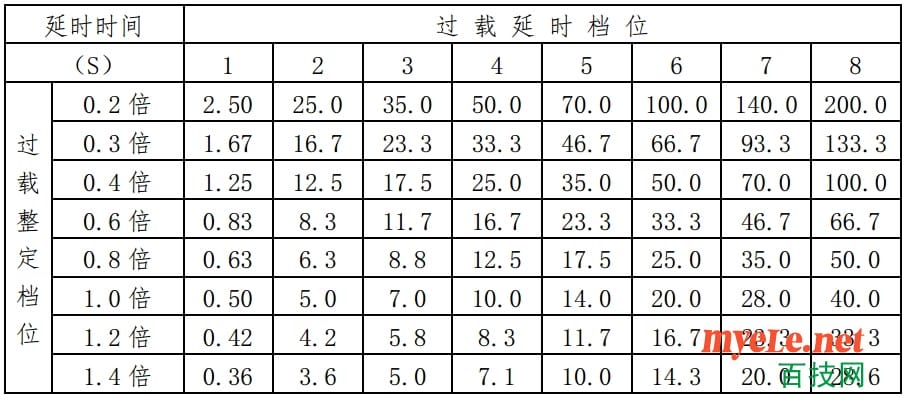

⑵ 过载动作时间整定旋钮： 过载保护动作时间分档可调。分为：1、2、3、4、5、6、7、8档。动作时间与超过整定电流值的强度成反时限特性，就是过载电流越大，延时时间越短，过载电流越小，延时时间越长。其特性曲线由延时整定旋钮所在档位和过载电流值决定。过载保护动作时间如下表
具体的延时时间符合公式T=A×Q×1.4（n-1）/I T：延时时间 A：时间常数（选为 0.8） Q：热功因变量 n：所设延时时间档位 I：实际电流值
短路保护工作原理：
短路保护工作原理和过载保护工作原理一样，只是当线路实际电流达到短路电流的设定值时，保护器迅速动作，没有延时。当线路电流达到 1.2倍整定电流时，短路保护动作时间小于 0.1s
短路保护整定： 短路保护整定电流值通过档位调整。标称值分别为开关额定工作电流值的：1.6、2.0、3.0、4.0、5.0、6.0、8.0、10.0倍。
|
