高防开关BGP9L矿用隔爆型高压配电装置失压保护

上一贴          返回目录         下一贴

在前几贴，我们介绍了高仿开关的内部结构，以及合闸和分闸的原理。在这里，我们讲一下高防开关的失压和欠压保护。
所谓失压和欠压保护，就是当电源停电或者由于某种原因电源电压降低过多(欠压)时，保护装置能使电源自动切除（开关断开）。
失压保护有以下三个作用：
1、        当电源电压恢复时，如不重新按下启动按钮，电源就不会接通（开关不会合闸），避免了发生事故。如果没有失压保护，由于在停电时往往忽视拉开电源开关，电源电压恢复时，电器设备就会自行启动，会发事故。
2、        可以保证异步电器设备不在电压过低的情况下运行，防止电动机烧毁。比如起重机械、风机水泵等，既可以保证人身安全和设备安全，又可以确保能源的利用效率。
3、        在某些特定的场合，失压可能导致设备工作异常。
这就是为什么要设置失压保护的原因。

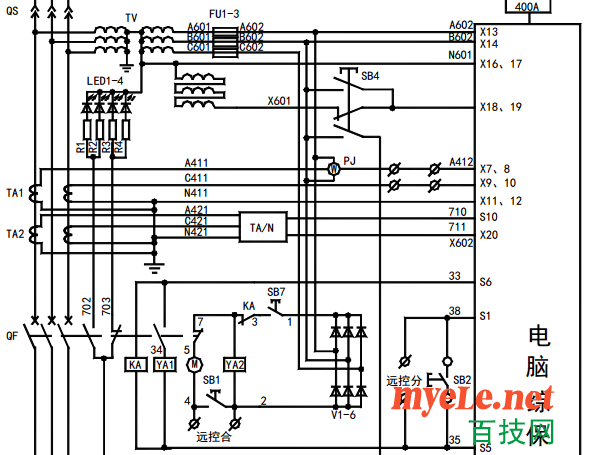

在上图中，高压电压互感器TV将6KV高压变换127V的低压电，A602和B602两相127V为电脑综合保护器提供工作电源的同时，也作为电压信号进行采样，以供保护器监视系统电压。

127V三相电源经过二极管V1-V6组成的三相桥式整流桥，为失压线圈YA2和合闸电机M提供电源。SB7为闭锁开关（具体见前贴），正常时为闭合位置。
当电源电压正常时，失压线圈YA2吸合，为真空断路器合闸做准备。

当真空断路器在合闸位置时，如果这是高防开关的上级电源断开，则高防开关无电，失压线圈失去电源，失压线圈释放，在弹簧的作用下，将真空断路器分闸，这是失压保护！
