进口采煤机截割部电机控制回来看不懂。。

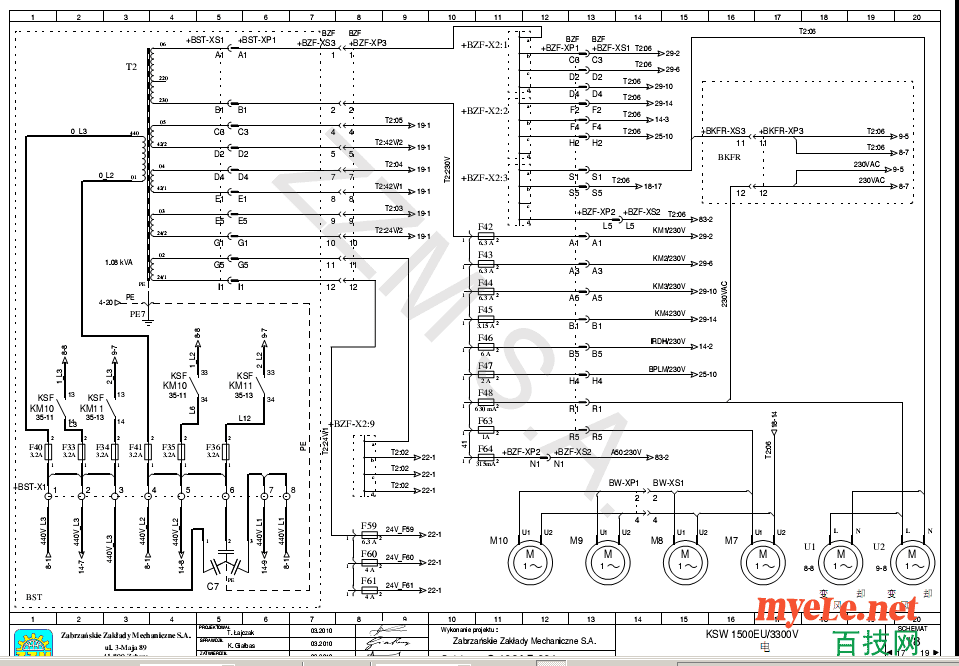

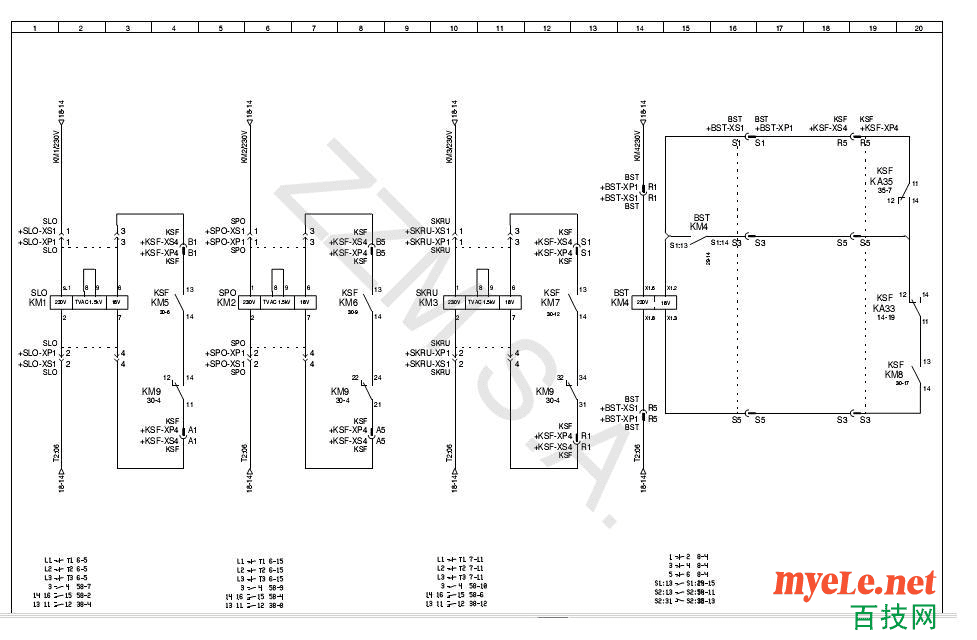

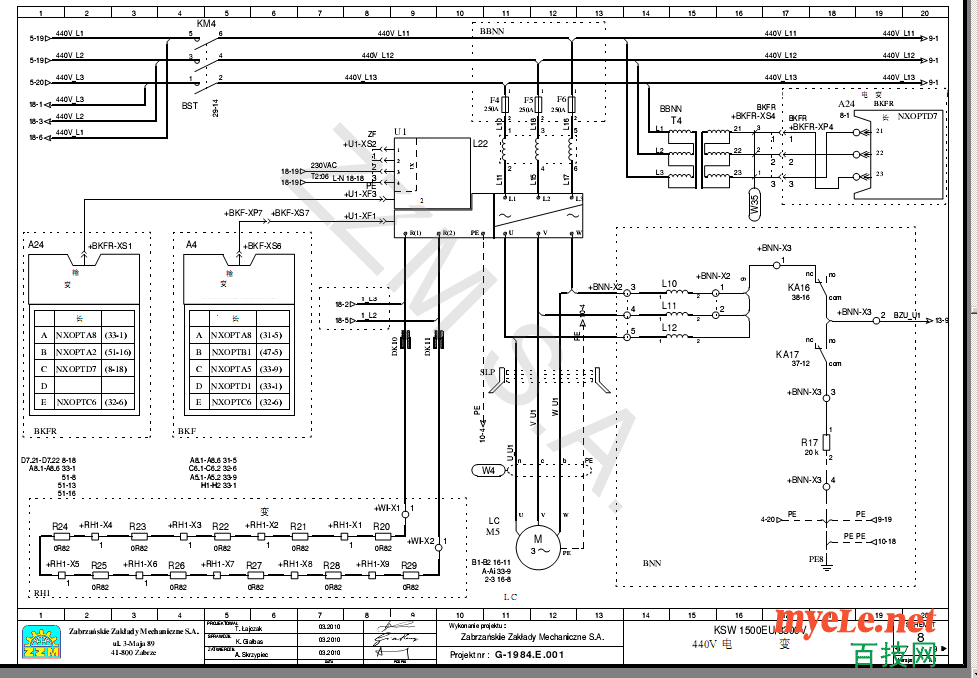

这是我矿波兰进口采煤机  截割部电机接触器km1 的控制原理图。。。说明书说km5 和km9 控制km1  但是我没看出来km5和km9在 km1的吸合230v线圈回路里啊  。。并且图中的18v是干啥的怎么来的啊。。km1的230v直接就是从变压器过来的 中间也没有控制回路啊。。我想要是隔离一合。。km1 不就直接吸合了  何来控制啊
    我是新小电工   望各位前辈不吝赐教。。。谢谢了

眷恋海风吹 发表于 2014-12-24 20:46
老哥我 刚传了 km5和km9的图了 ，你再给支支招 谢谢。。

这是一个系统的工程，单张看图没有标注是很难搞清的，有压缩的成套文件吗？我看看

王者归来 发表于 2014-12-24 20:11
看来是给你们矿定制的，这种图采用的IEC标准绘制的，楼主展示的图应该是一部分吧，没有看到KM5/KM9，其中的 ...

老哥我 刚传了 km5和km9的图了 ，你再给支支招 谢谢。。

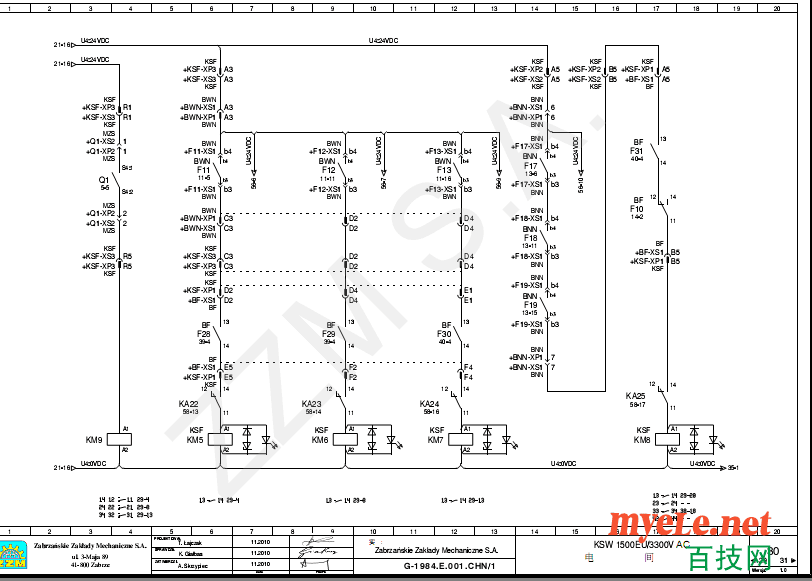

这是km5和9   km9 是隔离的辅助触电。。隔离合他就合，km5 线圈的吸合电压为24vdc啊  这18v实在不知道干啥的。。其他图纸中也没见18v点啊

看来是给你们矿定制的，这种图采用的IEC标准绘制的，楼主展示的图应该是一部分吧，没有看到KM5/KM9，其中的联系无法看到，18V有可能是继电器通过线圈输出的低压用于控制部分，现在不是要求本质安全性设备吗？

在线等啊 。。这km1  应该是交流接触器吧  到底怎么控制他的230的 吸合回路呢
