【淮南万泰】KBZ2-400/1140(660)矿用隔爆型真空馈电开关

显示全部楼层 · 2014-10-25 16:52:13

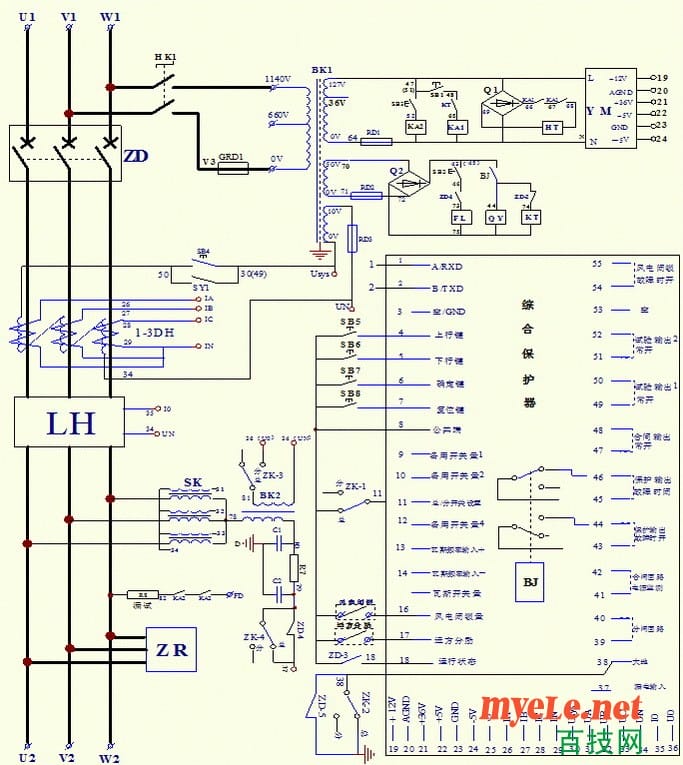

下载地址：淮南万泰KBZ2 -400真空馈电开罐原理图纸.jpg

淮南万泰KBZ2-400（200）/1140(660)矿用隔爆型真空馈电开关
请高手讲解一下这个馈电的原理

心的距离 · 2018-7-23 20:48:18

ZD是真空断路器

helin0671 · 2015-10-3 10:45:40

LH是零序电流互感器。

二当家 · 2015-9-15 17:29:50

请大师讲讲原理！期待！！

我爱梅西 · 2015-9-12 21:27:37

电流检测！！

路人甲 · 2015-9-11 23:21:27

LH上面是什么意思呀

yyp9199 · 2014-11-1 20:09:36

馈电区别于开关 ZD就是个中间继电器，线圈是HT，在127v控制回路中。隔离室HK1。这个图标注很混乱，我现在也不是很懂，简单的问题可以问我，难得等我慢慢研究吧

啊邓 · 2014-11-1 15:06:34

分享谢谢您

jinyongtai2014 · 2014-10-27 09:11:26

学习，学习。

陪你走天涯 · 2014-10-25 20:48:30

知识呀。
