矿井供电设计系统使用演示（二）

上一讲

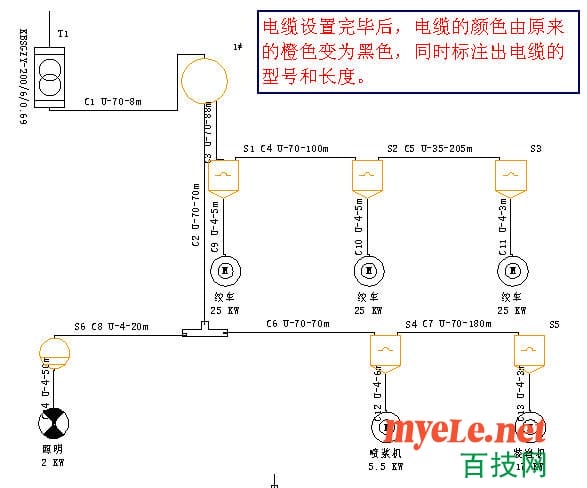

7、设置完参数的电缆，其颜色由原来的橙色变为黑色，我们可以据此判断哪些电缆还没有设置参数。

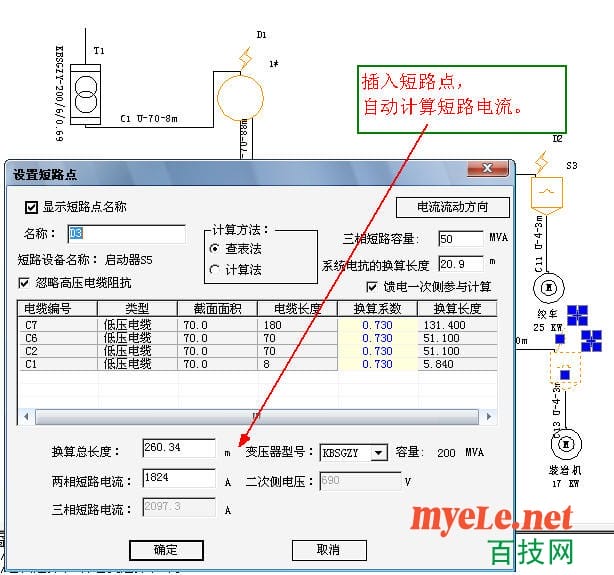

8、电缆设置完毕，我们再根据设计情况插入短路点，软件会自动计算出各个短路点的短路电流。

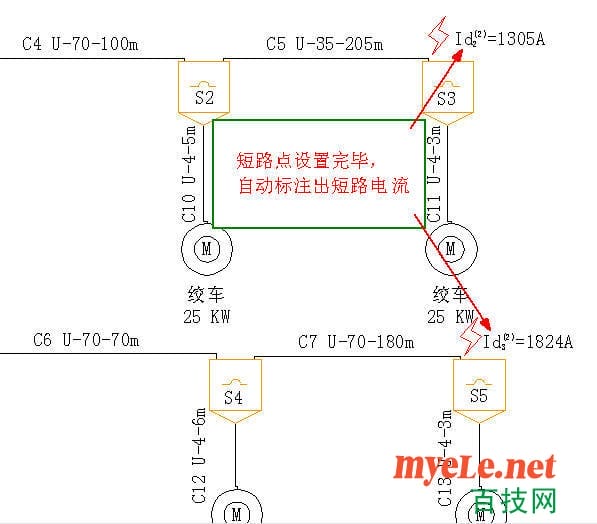

9、短路电流设置完毕，各短路点自动标出短路电流值。

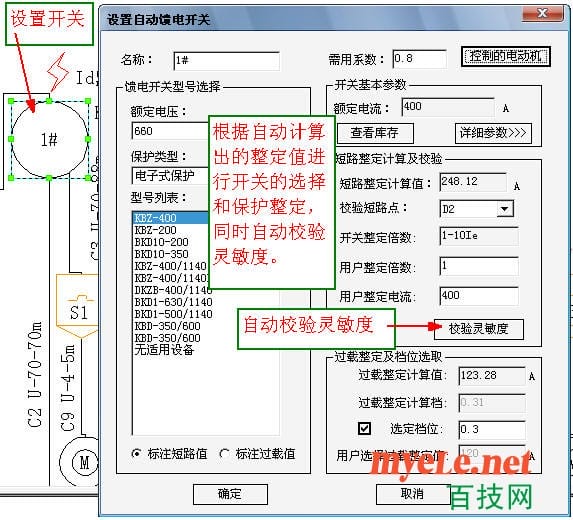

10、短路点设置完毕，接下来根据软件自动计算的各种参数来选择开关的型号，并对开关的整定值进行设定。



11、开关设置完毕，在图中自动显示出开关的型号和整定值。

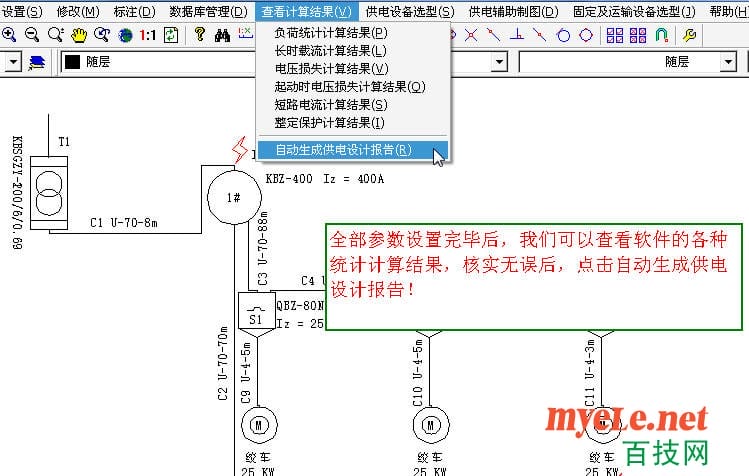

12、所有参数设置完毕，供电系统图绘制完成。接下来我们可以查看各种计算结果，来核实我们的设置是否正确。核实完毕后，点击“自动生成供电设计报告”。

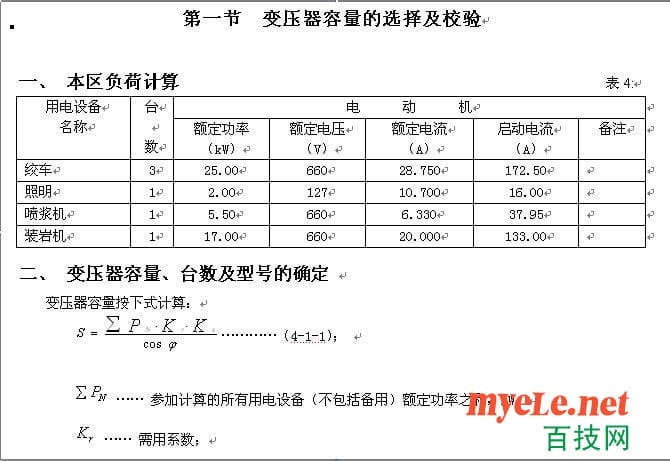

13、自动生成的供电设计报告为word文档。
