三菱编程软件GX Works2 使用教程——竖线与横线的使用

                                   本贴为《 三菱编程软件GX Works2 编程与仿真快速入门教程》教程内容


                                                   << 上一贴             返回目录               下一贴 >>
一、插入竖线



图一

在上贴的梯形图中，我们讲了并联触点的使用。其实除了使用并联触点来画上贴中的X2之外。我们还可以使用竖线来画这个梯形图。

我们先画出下图中的样子。



图二

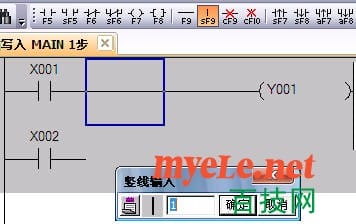

然后将光标放置X2的右上角，即下图中的蓝框位置，然后点击竖线按钮SF9或按shift+F9键，弹出竖线输入框，在这里我们只需要1段竖线就可以了，所以输入1，然后点击确定。就可以画出图一中的梯形图了。



图三

如果要输入多条竖线，可以修改竖线输入框中的数字。例如下图红框中，我们可以一次可以输入3段竖线。



二、删除竖线

竖线的删除与插入竖线的方法差不多，将光标放在想要删除的竖线的右上角，然后点击删除竖线按钮CF10（快捷键ctrl+F10），在弹出的竖线删除框中输入想要删除的竖线段数即可。

三、插入横线

       在编辑梯形图的过程中，有时我们会删除掉不需要的元件，这样原来放置元件的地方就会成为空白，我们就要使用横线来补充它。横线的使用就更简单了，将光标放在在想要插入横线的地方，然后点击横线按钮F9（快捷键F9），在弹出的横线输入框中输入想要插入的横线段数即可。

四、删除横线

想要删除横线，只要将光标放在要被删除的横线最右边的一段，然后点击删除横线按钮CF9（快捷键ctrl+F9），输入要删除的段数，按确定即可。也可以选中要删除的横线，然后直接按delete删除键即可。
