三菱编程软件GX Works2 快速入门教程——并联触点的使用

                                                         本贴为《 三菱编程软件GX Works2 快速入门教程》教程内容


                                                              << 上一贴              返回目录               下一贴 >>


      在前面，我们通过举例讲了三菱PLC的外部结构，以及内部软元件。在前面讲解的过程中，就有朋友问我，梯形图中的竖线是怎么画的？如何删除部分梯形图？等等。那么我们现在就开始讲一下三菱编程软件GX Works2的使用。

    我们前面讲如何将程序输入PLC的过程中，已经讲了一些GX Works2使用的基本知识，在这里我们就不重复了，我把前面的帖子链接贴到这里，如果还没有看的朋友，可以自己先看一下。

1、三菱PLC编程软件GX Works与GX Developer的下载与安装

2、编写一个简单的PLC程序

3、把程序输入PLC之三菱USB-SC9-FX 编程电缆驱动安装及使用

4、把程序输入PLC之三菱USB-SC9-FX 编程电缆虚拟COM口设置

5、把程序输入PLC之计算机与PLC之间的硬件连接

6、把序输入PLC之三菱编程软件GX works 中通讯参数的设置

7、把程序输入PLC之最后一步

          好了，大家看我上面这些帖子之后，对GX Works2也就有了一个大致的了解了，那么我们再通过绘制一个梯形图，来学习一下GX Works2的其他功能。

         在编写梯形图的过程中，工具栏中下面这几个按钮是比较常用的，我们重点介绍一下。从左到右依次是：常开触点、常开触点并联、常闭触点、常闭触点并联、线圈、应用指令……。其实，我没有必要把名称都说出来，大家在使用的过程中，直接将鼠标移到按钮上，就会弹出名称提示，就像下图中的竖线输入，同时还提示及快捷键是Shift+F9。



并联触点的使用：
在上图的按钮中，有常开触点，还有常开触点并联，常闭触点，常闭触点并联。现在我们就来讲一下并联触点的使用。

例如我们画下面这个梯形图：


你可以先将第一行画出，然后点击X1下方，将光标转到X1下方的一行中，这时选中的块呈蓝色，表示这是下一个将要插入元件的地方。

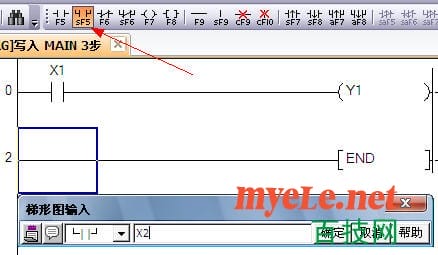

然后点击工具栏中的常开触点并联按钮，弹出梯形图输入框，在框中输入元件X2，并点确定。



这样，就在X1的下方插入了一个与X1并联的常开触点。常闭触点并联的使用方法与这个一样，就不用讲了。
