       在前面,我们编写了一个简单的梯形图,并将其输入到PLC中,在前面编写的梯形图,主要是为了做一个简单的示范,前面几贴的主要内容是让大家了解如何将一个梯形图输入到PLC。如果学会了前面的内容,就可以进行一些实际的应用了。什么不信,现在就来试试将继电器控制的启保停电路改为PLC控制。

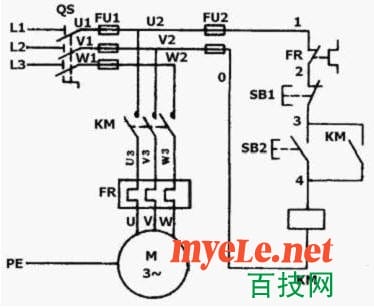

      好,我们先看看继电器控制的启保停电路原理图。


根据上面的原理图,我们先对PLC的外部接线进行设计。大家可以先自己考虑应该在PLC的输入输出端子上接哪些元件,如何接。自己考虑完之后,再看看下面的结果:

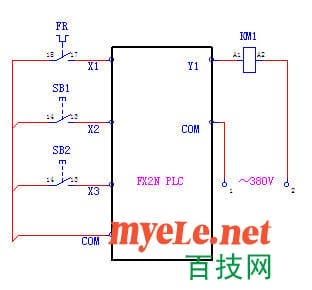

上图是PLC的外部接线图:
当热继电器FR动作时,热继电器常开点闭合,X1端有输入信号,如果这时电机正在运行,则会保护动作停止。
当按按钮SB2时,X3端有输入信号,表示要启动,输出端Y1有输出,KM1吸合。
当按按钮SB1时,X2端有输入信号,表示要停止,输出端Y1停止输出,KM释放。
大家可以根据上图自己先试着编写梯形图,然后在和我们的梯形图比较。看看你编写的是否正确。

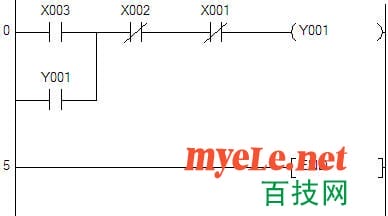

上图是梯形图,其原理是:
启动:按启动按钮SB2 ,X3输入继电器得到信号吸合,常开点X003闭合,输出继电器Y001吸合。KM继电器线圈得电。
自保:输出继电器Y001吸合之后,PLC内部的Y001常开触点也闭合了,这样即使松开了启动按钮SB2,X3没有输入信号。但是Y001内部触点是闭合的,仍旧可以接通Y001线圈回路。电路自保。
停止:当按下停止按钮SB1时,输入继电器X2吸合,其常闭点断开,从而断开了Y001线圈的回路,使Y001释放。
热继电器动作保护的原理和按停止按钮的原理一样。

梯形图的原理是不是非常简单,和继电器控制电路原理差不多,所以,如果你有良好的继电器控制电路基础,学PLC是非常简单的。

不知道大家看出来没有,在继电器电路与PLC电路中,使用的按钮不一样。在继电器电路中,停止按钮和热继电器触点为常闭点。而在PLC外部端子中,我们使用的全是常开点。其实,我们也可以和继电器电路使用一样的按钮,热继电器和停止都使用常闭触点,不过梯形图就不能这么写了。大家自己考虑考虑吧!
