编写一个简单的PLC程序

                                                           本贴为《PLC实战入门教程 — 跟成伟学PLC》教程内容

                                                                << 上一贴        返回目录               下一贴 >>

        我们在讲《PLC输入输出端子的接线方法》的帖子中举了一个简单的实例。其原理图如下：


       这个原理图是一个点动控制的原理图，当按按钮SB时，接通了接触器KM的线圈回路，KM线圈得电吸合。松开SB按钮，接触器KM释放。
       如果把这个接触器控制的电路改为PLC控制，其接线方法如下：SB按钮接在X1输入端，接触器KM的线圈接在Y1的输出端。

好了，PLC的接线接完之后，我们开始编写程序了。

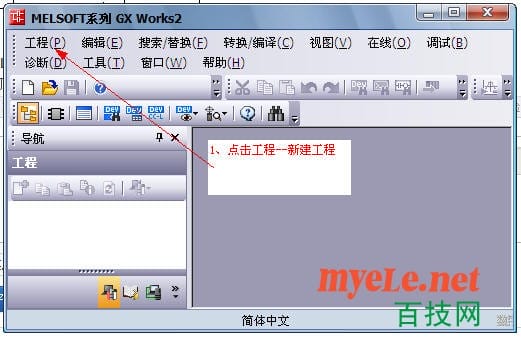

首先，打开我们安装的Gx Works的软件，打开之后，软件的界面如下：



打开软件之后，我们要新建一个工程，如上图，新建一个工程就是说我们要做一个新的设计。比如你手里有好几个PLC要让你编程，有的完成电动机的点动控制，有的需要正反转控制。这是你就要新建立两个工程，可以根据需要，为每个工程取不同的名称，以便区分。一个工程也就相当于一个设计项目。

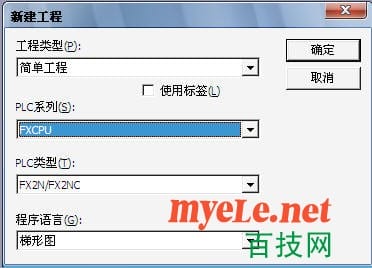

点击新建工程之后，会弹出一个窗口，里面有四个下拉选项。
工程类型：我们选择“简单工程”；
PLC系列：三菱的PLC有不同的系列产品，你使用的是什么系列的PLC，就选择什么系列。这里我们选择FX系列，即“PXCPU”；
PLC类型:每一个系列的PLC，又有不同的型号，我们使用的是FX2N型号的PLC，所以这里选择“FX2N/FX2NC”；
程序语言：一般简单的PLC程序，使用梯形图编写比较方便，所以我们这里选择“梯形图”；
选择完以上选项之后，点击确定，一个新的工程就建立好了。

建立好一个新的工程之后，我们就可以开始PLC的编程之旅了。

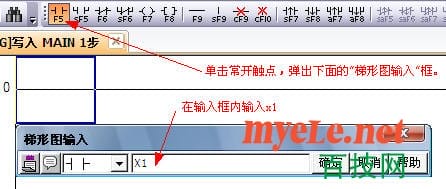

1、点击工具栏中的“常开触点”图标，或者按F5健，会弹出：梯形图输入框，在输入框内输入X1，然后点击确定。因为我们使用的输入端是X1，所以在这里输入X1。



点击确定之后，我们就在梯形图内加入了一个元件X1，如下图：图中的蓝框是下一步要添加元件的地方，你可以在点击其他地方来改变下一个元件的位置。

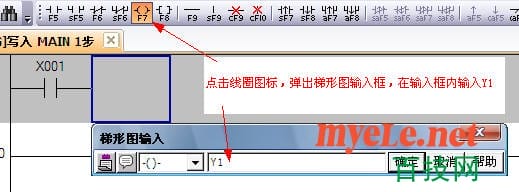

2、点击工具栏中的“线圈”图标，或者按F7键，再次弹出梯形图输入框，这次我们输入Y1，然后点确定。



这时，我们实现点动控制的程序就编好了，是不是很简单。编好的梯形图程序如下：



3、仅仅编写好程序还不行，还要把梯形图转换为PLC可以识别的程序，然后将程序输入PLC之后，PLC才可以按照我们编写的程序进行工作。
梯形图的转换很简单，只有点击一下菜单栏中的“转换/编译”然后在下拉菜单中点击转换就可以了，如下图。



梯形图编写完了，也转换完了，至于如何输入PLC，我们以后再讲。因为目前还有一个重要的问题没有讲清楚，就是这个程序为什么要这样编写，他的原理是什么，下一贴我们来详细的分析这个梯形图的原理，让大家清楚为什么这样编写，只有原理搞懂了，才知道应该如何设计自己想要的功能。
