PLC输入输出端子的接线方法

                                                               本贴为《PLC实战入门教程 — 跟成伟学PLC》教程内容

                                                                << 上一贴         返回目录               下一贴 >>

        在上一节我们讲了PLC的外部结构，大家对PLC有了一个大致的了解。这一节我们讲如何向PLC输入控制信号，如何让PLC控制外部的设备以及这些控制线如何连接。



          首先我们看上面的电路图，上面的电路图是一个典型的点动控制电路图，工作原理我想就不用再讲了吧，如果你连这个都看不懂，还是好好补习一下电工基础，然后再来学习PLC吧。
         废话少说，在上面的电路图中，合上断路器QS，然后按按钮SB1，继电器KM就会吸合，电动机旋转，松开按钮SB，接触器KM释放，电动机停止转动。  那么，按钮与接触器的逻辑关系就是。合上按钮——接触器吸合；松开按钮——接触器释放。
        如果我们要将上面的电路改成用PLC控制的话（这么简单的电路在实际应用中是不会用PLC控制的，我们只是为了好理解，才举了一个简单的例子）。当我们想要让接触器吸合的时候，我们就要向PLC输入一个控制信号，PLC收到这个信号之后，就会输出一个信号，使接触器KM吸合。当我们断开PLC的输入信号时，PLC就会断开输出端的输出信号，接触器KM释放。（当然，PLC要想按照我们上面说的逻辑关系工作的话，还需要我们想PLC内部输入程序。在这里只是举例，关于这个动作的程序，在以后再讲。）
        现在，我们来看看要实现上面所说的功能，如何对PLC进行外部接线。

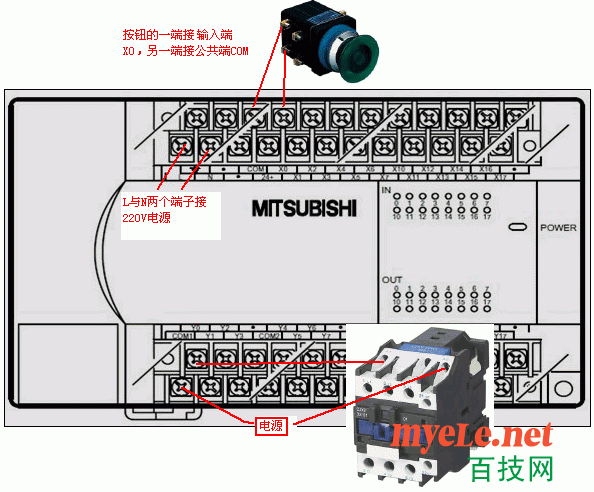

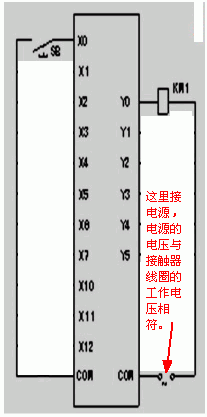

      上图是PLC的输入输出端子接线图（点击图片可放大）。上边的是实物图，下边的是原理图。PLC的L、N端子接220V电源，为PLC本身提供工作电源。控制按钮的一端接PLC的输入端Y0端子，另一端接在输入端的公共端COM端子。这样，当按控制按钮时，就相当于将X0与com接通了，PLC就知道X0端子输入信号了。

       输出端的接线方法是，接触器的一端接输出端Y0，另一端接电源。PLC的公共输出端COM接在电源的另一相上。电源的电压应与接触器线圈的工作电压相符，例如接触器线圈的工作电压是220V的，我们就要接在220V的电源上，接触器线圈的工作电压是380V的，我们就要接380V电源。这样，当Y0输出信号时，接触器就会吸合。

       至于输入与输出端是如何工作的，我们再来看看PLC输入输出端的内部结构：

       输入端的内部结构：

输入端的大致原理如上图。我们可以把每一个输入端的内部理解为一个继电器的线圈，如我们可以认为X0端子的内部就接着一个编号为X0的继电器线圈，其余类似。他们内部的接线方式如上图的红色部分。电池代表PLC内部提供的一个电源。当我们按外部按钮SB1时，就接通了PLC输入继电器X1线圈的电源，输入继电器X1吸合，就相当于向PLC内部输入了一个信号。

输出端的内部结构：


继电器输出型的PLC输出端的内部就是一个一个的继电器（当然，还有晶体管输出型、晶闸管输出型的）Y0 输出端子接的是Y0继电器的触点，他们总的接线方式如上图。当Y0有输出时，就相当于内部的Y0继电器吸合，将Y0触点闭合，这样就接通了接触器KM线圈的电源回路，KM继电器吸合。（上图中，红色部分为输出继电器的触点部分电路。蓝色部分为线圈电路。）

注：以上所讲的是三菱FX2N系列PLC的接线方法，其他类型PLC的接法与这个也许相同，也许有点出入，具体接法请操作PLC的说明书。
