PLC的外部结构

显示全部楼层 · 2014-2-19 23:25:06

本贴为《PLC实战入门教程 — 跟成伟学PLC》教程内容

<< 上一贴返回目录下一贴 >>

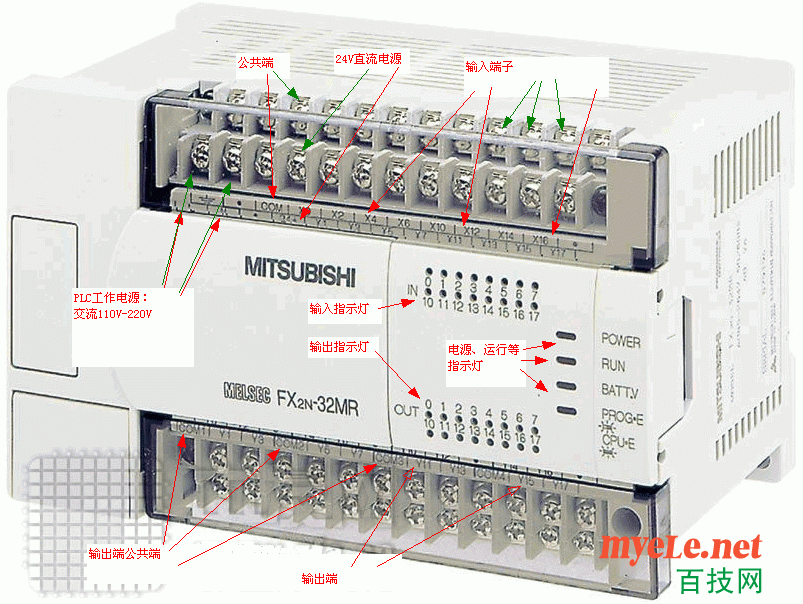

   上图（点击图片可放大）是一个三菱FX2N—32MR型号的PLC，从上图中我们可以看出，PLC的上下两端全部是接线端子，我们在使用的时候，也是使用这些端子来连接其它的设备，如输入按钮、继电器等。下面我们就来介绍一下PLC上各个部件的作用。

      首先来解释上下两排端子的作用：
      在PLC的端子排上，已经标出了各个端子的名称，如L、N、com、x1等。途中红色箭头所指的是PLC标注的端子名称，绿色箭头所指的是对应的接线端子。
      虽然PLC的主要功能是控制其他电器元件，但他本身也是一个电器，他在工作的时候，也需要工作电源，上图中标有L、N的两个端子，就是给PLC接工作电源的，我们可以给PLC输入110V—220V之间的交流电源，在这个区间的电压PLC都可以正常工作。
      那个标有24V字样的端子是一个直流的24伏电源，有朋友可能迷惑了，24V电源怎么就一个端子，只有正极没有负极呀？别着急，你没有看到那个标有COM的端子吗？那是一个公共端子，它可以作为24V电源的负极使用，同时它还与那些标有X1、x2等字样的输入端子一起作为输入端使用。
   输入端？什么是输入端？
   输入端就是输入端嘛！例如我们要用PLC控制一个继电器。当我们要想让继电器吸合的时候，总的给PLC发号施令吧，对就是启动按钮，我们把启动按钮接在输入端上，例如接在X1端子上，当我们按启动按钮的时候，就相当于向PLC的X1端子输入了一个信号。PLC接受到一个输入信号之后，就会根据我们编辑的逻辑程序进行工作。

   下面一排标有Y1、Y2 ～ Y17等字样的端子是输出端子。也就是接被PLC控制的设备的。如继电器、接触器等。
   COM端子：输出端的公用端。我们看到从Y0～Y17一共有16个输出端子，而只有4个标有COM的端子，即COM1～COM4，所以，就要每4个输出端共用一个公共端。
   如果这些端子的用处你没有看明白，不理解，没关系，后面我们会用实例来讲解如何使用这些端子。你只要知道输入端、输出端这两个名字就行了。

   可能细心的朋友看出问题来了，上面，我说从Y0～Y17一共是16个端子，可能有的朋友会认为我算错了。在这里我说一下，大家注意了，PLC的端子编号都是按八进制进行编制的，满8进一，你也看到了，上面没有标Y8、Y9。至于八进制，如果不明白，在网上搜一下“八进制”就可以。
   另外，在PLC上面还有一些指示灯，上面的一排IN字样旁边的是输入端子指示灯，一个输入端子对应一个，例如当X1端子有信号输入时，标有1的那个指示灯就亮，X7有输入时，标7的指示灯亮。
   下面的一排，OUT旁面的是输出指示灯，和输入指示灯意义一样，当输出端子有输出时，相应的指示灯亮。
   右面的power是电源指示等，只要给PLC通上工作电源，这个指示灯就亮。
   RUN是运行指示灯，PLC在接通电源之后有两种状态，一种是我们正在向PLC内部输入我们编写的程序。另外一种就是PLC正在按照我们编写的程序工作着，也就是运行状态，这是RUN灯亮。
   BATTV指示灯是PLC内部电池的电量指示灯，当这个灯亮了，就说明PLC内的电池电量不足了，需要更换电池了。PLC内电池的作用是当PLC断开工作电源时，它为存储我们编写的程序的存储器以及保持PLC运行状态的存储器提供电源的。当PLC内的电池长时间没电时，我们输入至PLC内的程序就会丢失，PLC就无法正常工作。
   PROG.E指示灯是故障指示灯，在这里不详细介绍了。

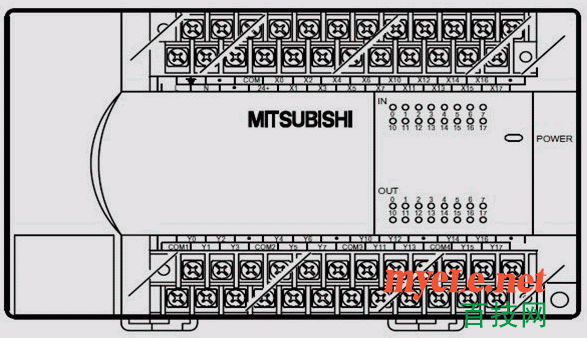

   再上一个图片吧，以防上面的图片看不清楚（点击图片可放大哟）

未完待续……
