[原创] 采煤机电机的绝缘保护
[复制链接]
|
|
本贴为《煤矿电器原理与维修》系列教程之《采煤机原理与维修》内容 << 上一贴 返回目录 下一贴 >> 大家都知道，煤矿用的磁力启动器都具有漏电闭锁功能，磁力启动器在合闸之前，首先对主回路的绝缘进行检测，当绝缘值过低时，磁力启动器拒绝合闸。 采煤机的破碎电机回路，左右截割电机回路同样具有这样的功能，当破碎电机回路绝缘值过低时，PLC会禁止破碎电机启动，当左右截割电机的绝缘值过低时相应的截割电机不能启动。 我们拿破碎电机的绝缘保护来举例，讲解其原理是如何实现的，另外两路和这一路原理相同。

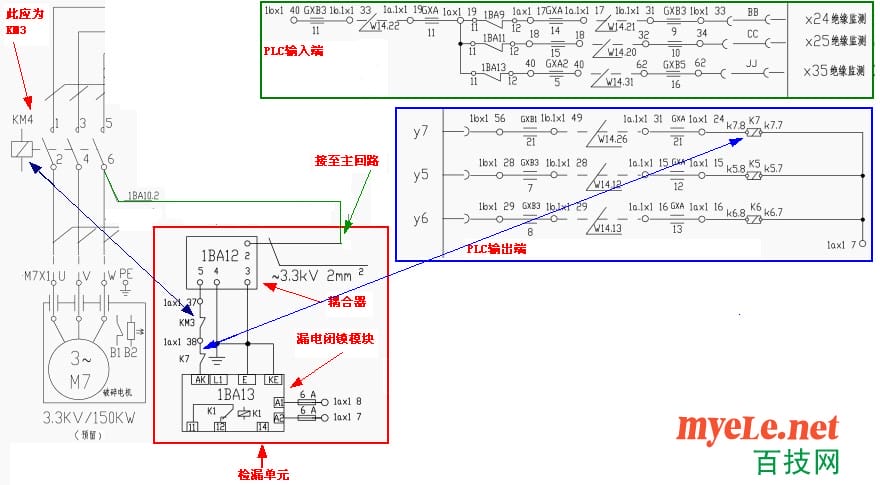

图一 绝缘保护原理图 点击图片可放大 上图是绝缘保护的原理图，这个图是我从厂家的原理图中，将几个部分截取出来之后，合在一起制成一张图，目的是为了便于分析。图中分为四个部分，分别为主回路、检漏单元（红色框内），PLC输入单元（绿色框内），PLC输出单元（蓝色框内）。 上图中，检漏单元的耦合器上的2号线接至主回路中控制破碎电机的真空接触器的负荷侧。检漏单元的3、4、E、KE四个端子同时接地，为主回路的对地绝缘监测电路形成回路（大体原理可以按照我们以前讲的馈电中检漏的原理进行理解【点此查看】）。漏电闭锁模块中的A1、A2接24V的电源，为检漏模块提供工作电源。检漏单元中的KM3就是主回路中的真空接触器KM3的辅助常闭点。K7就是PLC中y7输出端所控制的K7的常闭的。在图中我已经用箭头将其联系起来了。 在主回路没有合闸的情况下，即KM3没有吸合的情况下，KM3和K7接通了检漏单元回路，这时检漏单元起作用。如果主回路的绝缘值过低，检漏单元中的K1就会吸合，则其常闭接点K1断开，PLC的输入端X24就会没有输入。PLC便会判断出破碎电机绝缘过低，会禁止破碎电机启动。 破碎电机正常启动之后，此漏电检测回路就不起作用了。当破碎电机启动之后，PLC会启动y7端也输出，则K7吸合，K7常闭的断开。同时KM3吸合之后，KM3的常闭的也断开，此时检漏回路就会断开，检漏单元不起作用。另外继电器K7还有一个作用是：当主回路KM3释放时，K7会比KM3延时一段时间再释放。以防止主回路没有完全断开之前，检漏单元接入主回路，防止高压侵入检漏单元，是对检漏单元的一种保护。 检漏单元由两个模块组成，耦合器和漏电闭锁模块。其实物图及接线方法如下：
