采煤机电机和电控箱水流量保护

                                       本贴为《煤矿电器原理与维修》系列教程之《采煤机原理与维修》内容

                                                    << 上一贴            返回目录               下一贴 >>

        本采煤机的左右截割电机、牵引电机。电控箱以及变频器等设备是采用的水冷方式，为了保证冷却效果，冷却水就要有足够的流量。所以在这里，采煤机增加了水流量保护，当电控箱的水流量不够,采煤机将不能牵引或停止牵引；当左截割电机和左牵引电机的水流量不够,采煤机将不能牵引或停止牵引同时左截割电机不能运行或停止运行； 当右截割电机和右牵引电机的水流量不够,采煤机将不能牵引或停止牵引同时右截割电机不能运行或停止运行。

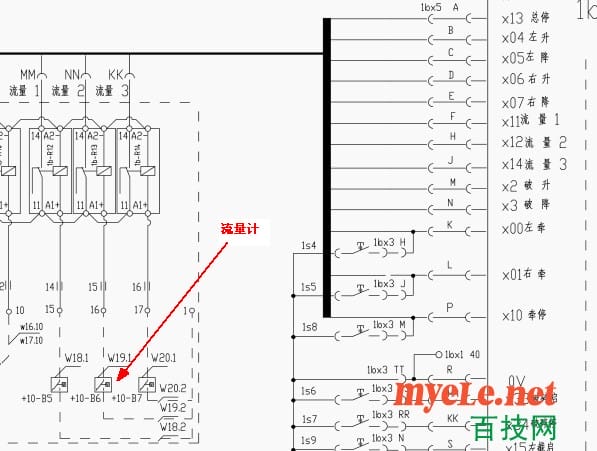

流量保护原理图 点击图片可放大

       上图是流浪保护的原理图，从图中我们可以看出，+10-B5、+10-B6、+10-B7，是三个流量计，当这三路中任意一路水流量不够时，则这一路流量计内的常开触点就会闭合，向PLC输入流量不足的信号，从而进行保护。
        我们假设第一路流量不足，则+10-B5流量计内的常开点闭合，接通了中间继电器1b-R12的线圈回路，1b-R12继电器吸合，PLC的X11输入端有输入信号，则PLC判断流量1水流不足，就会进行相应的保护。
