       这篇帖子，应该说是对上篇帖子内容的一个补充。上篇帖子讲了PLC通过控制变频器来实现牵引速度的改变。这篇我们讲讲当变频器发生故障时，PLC会如何处理。以及PLC对牵引电机电磁抱闸的控制。

       变频器故障：

        变频器本身，具有一定的保护功能，当电机出现过流、过载以及变频器内部出现一些故障时，变频器具有自诊断功能，会对这些故障进行保护动作。当变频器保护动作时，

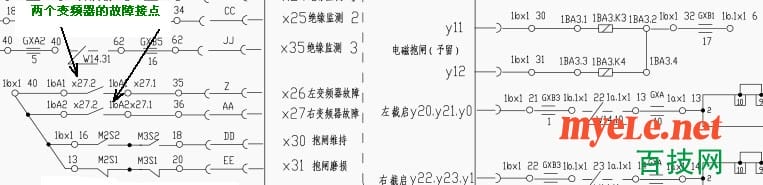

图一 点击图片可放大

      上图中的x27.1 、x27.2是两个变频器的故障输出接点，你可以看一下上篇帖子中的图二，会非常容易理解这两个接点的意思。
       当左变频器出现故障时，左变频器内部的故障输出继电器就会闭合，这个继电器的外部接线端子就是X27.1和X27.2 ，继电器闭合之后，PLC的X26端子接收到输入信号。则PLC就会知道左牵引变频器出现故障了。同样，当右变频器出现故障时，有变频器的X27.1、X27.2两个端子就会通过变频器内部的继电器闭合，向PLC的X27输入端子输入信号，PLC接收到信号之后，就知道右牵引变频器出现故障。便会停止对变频器的控制，禁止对变频器进行启动、调速操作。同时在显示屏上显示变频器故障。要想恢复PLC对变频器的启动操作，要在排除变频器的故障之后，按故障复位按钮1S13，PLC才会消除显示屏上显示的变频器故障，允许启动变频器操作。

电磁抱闸：

        采煤机工作的工作面不可能是都是水平的，当采煤机处于停止状态是，或牵引电机停止时，要是采煤机处于斜坡上的话，就有可能出现整机下滑的现象，为此，采煤机上设有电磁抱闸，当采煤机停止时，抱闸作用，对采煤机进行刹车。电磁抱闸的动作完全由PLC根据采煤机的工作状态来自行的开启和关闭。

         PLC对电磁抱闸的控制，是根据牵引电机的工作状态来控制的。当我们按牵引按钮时，在牵引电机转动之前，PLC会先驱动电磁抱闸松开，及上图中的y11和y12输出，电磁抱闸松开。当牵引电机的速度降为零时，PLC会自动的关闭y11和y12输出，是电磁抱闸夹紧。

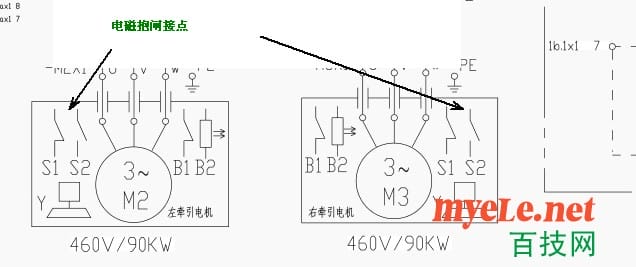

       上图中PLC的X30和X31两个输入端是电磁抱闸工作状态输入点，是PLC对电磁抱闸工作状态的监视。图一中的M2S1和M2S2是左牵引电磁抱闸上的接点；M3S1和M3S2是右牵引电磁抱闸上的接点，当电磁抱闸处于松开状态时，S2接点就会闭合。我们看到，在图一种，是将左右牵引两个电磁抱闸的S2接点串联使用的，这样，只有两个电磁抱闸都处于松开状态是，PLC的X30输入端才有输入信号，PLC才会认为电磁抱闸完全的松开，否则，PLC会显示故障状态。

       同样，两个电磁抱闸的S1接点也是串联使用的，当抱闸完好时，两个接点同时闭合，PLC的X31端有输入信号。PLC会知道电磁抱闸是完好的，当两个电磁抱闸任意一个磨损严重时，其S1接点就会断开，则PLC的X31输入端子无输入信号，PLC就会知道电磁抱闸磨损了。会禁止采煤机工作，同时将故障信息显示在显示屏上。

图二 点击图片可放大
