[原创] 采煤机PLC对变频器的控制
[复制链接]
|
|
本贴为《煤矿电器原理与维修》系列教程之《采煤机原理与维修》内容 << 上一贴 返回目录 下一贴 >> 在上贴中，我们讲了采煤机牵引电机变频器总电源的停送电。这一贴，我们讲一下采煤机是如何通过PLC对两台牵引变频器进行启动、调速以及将变频器信息通过PLC显示在人机屏上的。

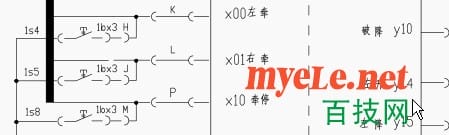

图一 上图是采煤机牵引控制按钮与PLC的连接原理图，左牵引按钮1S4接在PLC的X00端子上；右牵引按钮1S5接在PLC X01端子上； 牵引停止按钮1S8接在PLC X10端子上。在变频器送上电源之后（也就是我们上贴讲的），变频器便处于待命状态，这是变频器是没有任何输出的，所以电机不会转动。 采煤机牵引控制方法： 我们按左牵引按钮1S4，将向左牵引的信号传递给PLC，这是PLC便会驱动变频器按照指定的方向启动旋转，刚启动时，采煤机牵引的速度很慢，我们要想加快牵引速度，只需要按与牵引方向相同的按钮即可，如现在是左牵度，我们就按左牵引按钮便可以将左牵引的速度加快，按得时间越长，速度就会越快。当我们需要减速时，只需要按与牵引方向相反的按钮即可。如现在是左牵引，我们按右牵引按钮，左牵引的速度便会降下来，按的时间越长，速度降得越慢，直至将为零速。牵引讲到零速度之后，并不会向相反的方向牵引，只有松开按钮，重新选择“左牵”或“右牵”采煤机才会再次向选择的方向牵引。 如果按牵停按钮，变频器便会在极短的时间内将牵引速度降为零速，所以一般不建议直接按牵停按钮来停止采煤机，除非出现紧急情况，一般情况下需要按相反的按钮将速度降为零速。
图二

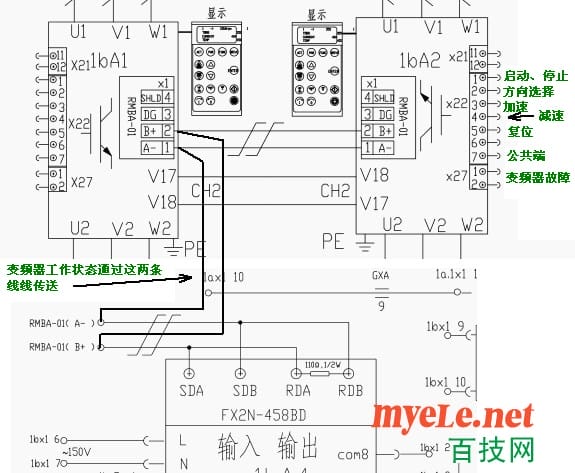

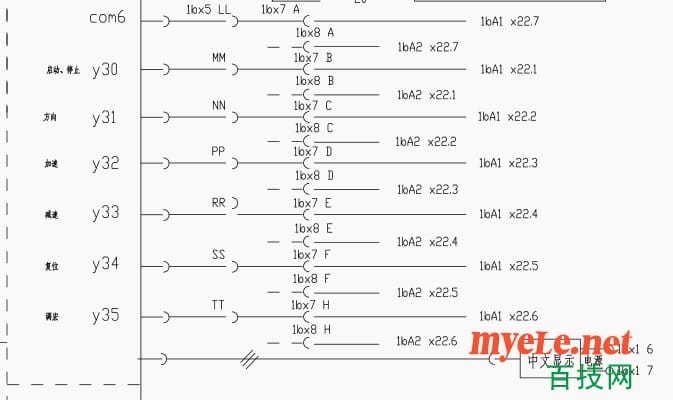

图三 图二中的X22是变频器的外部控制端子组，我们已经在图中标出来各个端子的作用，这些端子都与PLC的输出端相连，如图三，PLC的COM6公共端与左右两个变频器的X22_7公共端相连，PLC的y30输出端与两台变频器的X22_1端相连，其余的端子连接大家自己看图也会看明白了。 PLC控制变频器的方法：
