牵引变频器的送电与断电

                                      本贴为《煤矿电器原理与维修》系列教程之《采煤机原理与维修》内容

                                                    << 上一贴              返回目录               下一贴 >>

        我们要让采煤机整机向左、右行走，并不是直接按“左牵”或“右牵”按钮。而是要先给变频器送电。因为左右牵引电机是由变频器开控制的，可以调节行走的速度。

（点击图片可放大）

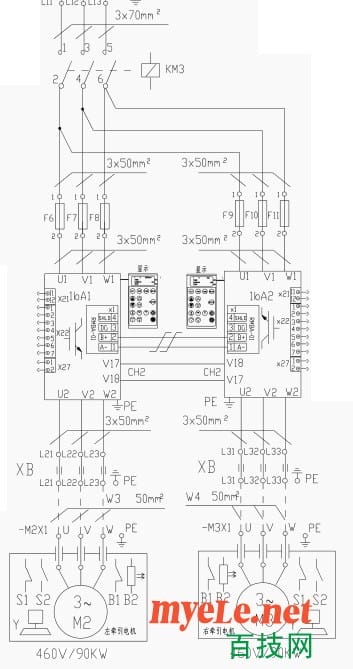

从上图中，我们可以看出，两个变频器的电源通过真空接触器KM3来控制的。只有当KM3吸合时，变频器才可以工作。现在我们来看看是如何给变频器送电的。





按“牵引送电”按钮1S14，这时PLC接受到牵引送电的指令，便驱动输出端y26、y27、y3端子输出，则真空接触线圈得电吸合，真空接触器闭合。变频器得电，做好启动动的准备。

当需要停止时，按下“牵引停电”按钮，PLC接受到牵引停电指令，使输出端子y26、y27、y3无输出，真空接触器释放。变频器断电。

        变频器的送电、只是为变频器控制电机工作做好了准备，那么我们是如何通过按钮改变牵引电机的旋转速度的？PLC又是如何控制变频的？两台变频器之间是如何通讯的，两台变频器又是如何保证两台牵引电机之间的旋转速度保持一致的？这些问题，我们在下一贴中再讲！

                                      本贴为《煤矿电器原理与维修》系列教程之《采煤机原理与维修》内容

                                                    << 上一贴              返回目录               下一贴 >>

郑俊杰 发表于 2020-6-17 20:30
我们的生活方式是什么

每天学习再学习

我们的生活方式是什么

天马行空 发表于 2014-1-7 10:51
y26、y27、y3端子输出，真空接触线圈应该是KM3吧？成老师，图纸为何是KM4？敢问老师，谢谢！！！

印刷错误不要纠结

老师辛苦了额！

李启印 发表于 2014-8-28 11:37
我也有这个疑惑

这个是图纸标错了  和上面那个液压泵电机一样 的

来学习的！

天马行空 发表于 2014-1-7 10:51
y26、y27、y3端子输出，真空接触线圈应该是KM3吧？成老师，图纸为何是KM4？敢问老师，谢谢！！！

我也有这个疑惑

楼主，你这个变频器原理太老了，现在变频器还有充电电阻和微型接触器。
