ZBZ-4.0M电气原理图 请老师看一下短路试验回路是怎样的?J1常开怎么解释?

  [复制链接]
查看5644 | 回复13 | 2013-11-19 10:48:13 | 显示全部楼层 |阅读模式
<

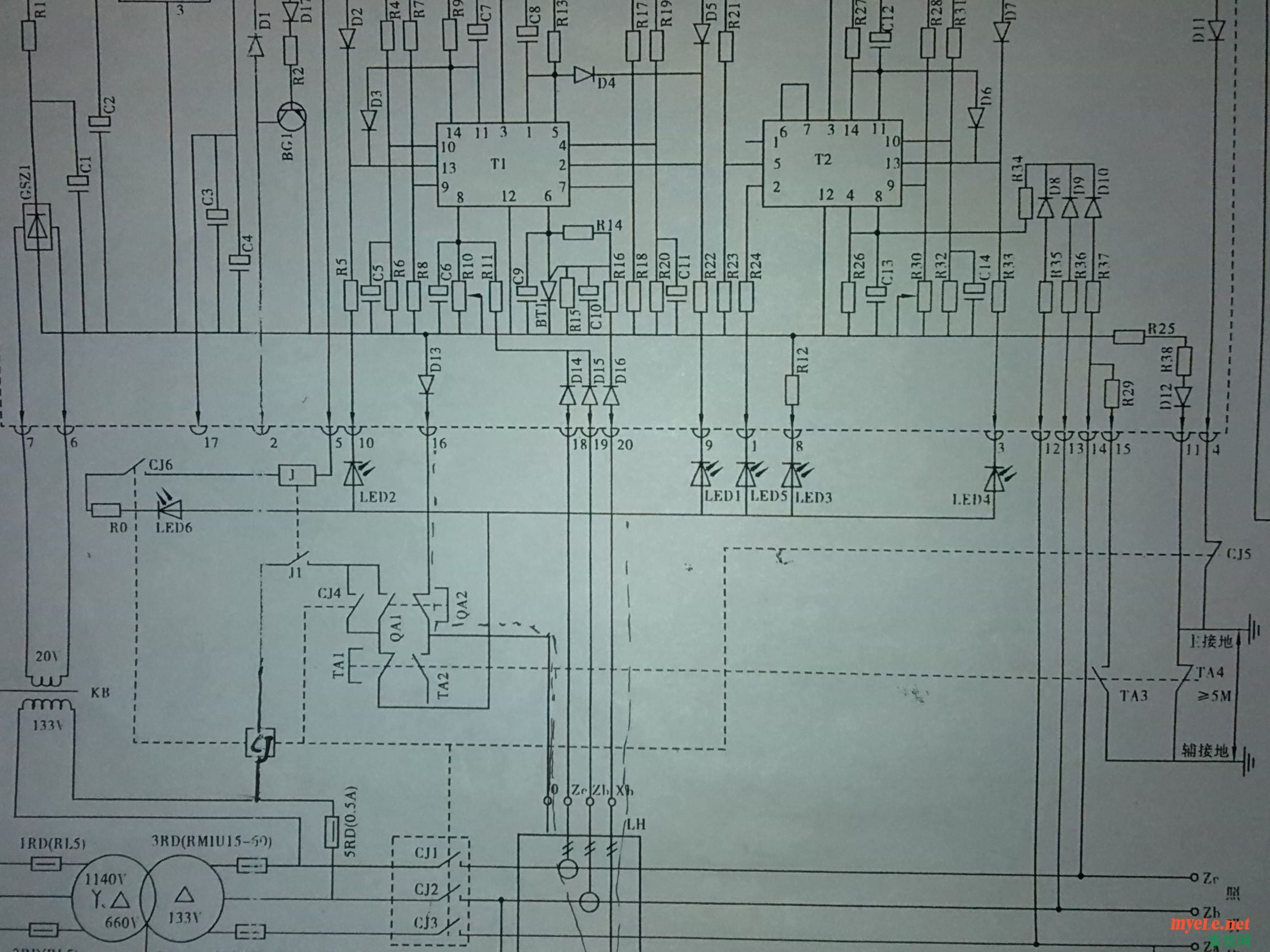

ZBZ-4.0M电气原理图

ZBZ-4.0M电气原理图

热帖推荐
成伟 | 2013-11-22 00:13:12 | 显示全部楼层
看看这篇帖子吧,《照明综保短路试验及短路故障的维修》讲的很详细http://www.myele.com/thread-11466-1-1.html
gyflijing | 2015-4-4 13:13:29 | 显示全部楼层
pzzxc 发表于 2013-11-19 20:08
这个J1应该是个常闭点才对,因为根据原理 ,在出现故障时,继电器才动作,常闭变常开,这样综保就起保护作用 ...

不是吧 J1 必须是敞开出点  当出点故障时插件内部会使 J 动作 断开J1 从而实现  断电
jinyongtai2014 | 2015-3-24 10:25:40 | 显示全部楼层
共同进步,一看到电子回路就晕。
煤矿电气专家 | 2014-1-4 23:11:52 | 显示全部楼层
好好好好好好好好好好好好好好好好好好好好好好好好好好
jufeng | 2013-11-21 08:52:20 | 显示全部楼层
我也觉得J1这个点应该是个常闭点才对    短路试验回路我看了一天  应该是从插件3号脚到TA2试验按钮到常闭QA2再到插件16号脚形成通路 再由电流互感器0号线引入然后再到插件18,(19.20)号脚   有不同意见请批评指正!
小海龟 | 2013-11-20 13:09:11 | 显示全部楼层
谁能指出短路回路呀?
麦田守望者 | 2013-11-20 11:02:33 | 显示全部楼层
加油,大家,共同进步!
pmr68 | 2013-11-20 10:30:10 | 显示全部楼层
{:soso_e183:}
weishou | 2013-11-20 08:49:32 | 显示全部楼层
J实际上是在插件里面的,图上被他移出来画了,而接触器的J6是在接触器上的,是运行时候指示灯的触点
