移动变压器低压开关的机械与电气闭锁

显示全部楼层 · 2013-10-7 20:26:08

本贴为《防爆磁力启动器原理与维修》系列教程内容

总目录分目录 << 上一贴下一贴 >>

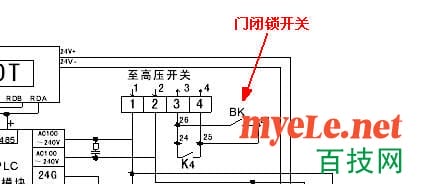

为了防止开关带点打开低压开关门，和开着门的时候误送电，在低压开关侧设置了门闭锁开关。如下图所示：

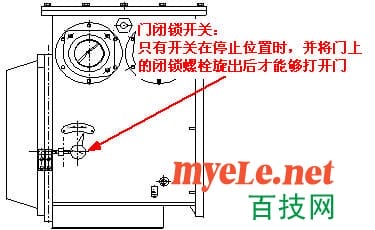

门闭锁开关与门之间通过机械闭锁螺栓，保证只有在开关处于停止的时候，才能够旋出闭锁螺栓打开低压保护箱的前门。而当门闭锁开关处于”分“的位置时，闭锁开关的触点将高压侧连接过来的通讯控制线接通，给高压开关一个分闸的信号。这时高压开关就会将真空断路器断开。从而防止带电打开低压保护箱的前门。

而当低压保护箱的前门处于开的位置时，门闭锁开关则处于”分“的位置。如果这时高压开关合闸，高压开关的PLC保护器会检测到低压开关由分闸信号，从而显示”低压侧故障“并拒绝合闸。以防止低压侧开门时，高压侧误送电。
