移动变电站低压开关的漏电保护

                                             本贴为《防爆磁力启动器原理与维修》系列教程内容

                                            总目录           分目录         << 上一贴     下一贴 >>

       低压开关在电压、电流的保护方面，原理与高压开关类似，在前面的帖子中我们已经讲过了。在移变中，漏电保护是低压开关所特有的，在这里我们详细的介绍一下。

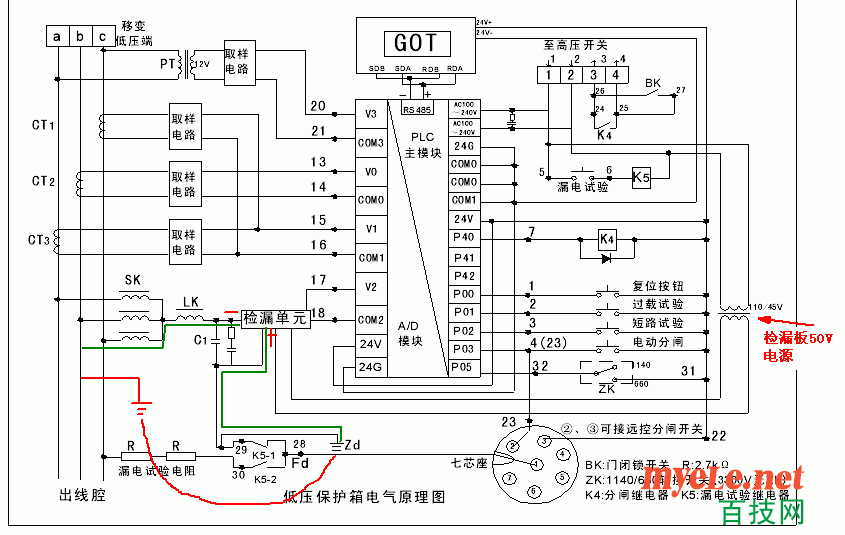

（点击图片可放大）


       低压开关的漏电保护是采用的50V附加直流漏电检测，原理与我们前面帖子中讲的馈电开关上面的附加直流漏电检测原理是一样的。在这里我们再讲一遍。

       在上图中，从高压开关接过来的110V电源，经过变压器，变成50V的电源送入漏电检测板。漏电检测板经过整流、滤波、稳压之后，输出50V直流电源。我在上图中的检漏单元中已经标出了正极、负极。输出的50V直流电源的正极接地（29号线）负极通过单相电抗器、三相电抗器接入主回路的A、B、C相中，如上图的绿色线条所示。

      在正常情况下，系统没有漏电故障时，50V直流检测电源的正极（29号线即接地端）与负极（即通过三相电抗器接入的A、B、C相）是不通的。这时在阻值取样端17、18号线之间的电压是6.5V。这个6.5V的取样电压送入PLC的 AD模块。PLC会判定外部负荷绝缘正常。

         当系统发生漏电现象时，如B相接地（上图中红色线所示），这时50V直流电压的正极与负极就会通过大地接通，其回路为：正极——大地——大地——B相——三相电抗器——单相电抗器——负极。这时，17、18号之间的采样电压就会变化。PLC判定系统漏电从而驱动系统分闸。

漏电实验：

在移动变电站正常运行的过程中，我们要定期对移变的各项保护进行实验，以保证其完好。漏电实验的原理是：按漏电实验按钮，继电器K5吸合。从而将接在C相的漏电实验电阻（30号线）与辅助接地（28号线)相连，模拟系统漏电，以判断检漏系统是否能够正常工作。

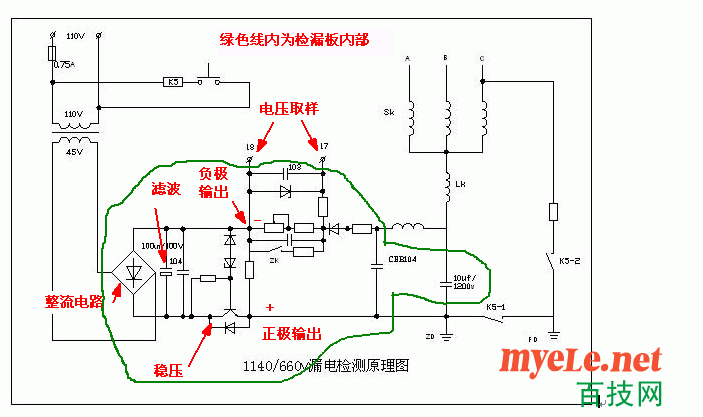

检漏单元线路板板原理图
