移变高压开关的电流保护

                                              本贴为《防爆磁力启动器原理与维修》系列教程内容

                                            总目录           分目录          << 上一贴       下一贴 >>



移动变电站的电流保护有过载保护和短路保护，同时，短相保护也是根据三相电流取样信号进行判断的。下面我们先看看PLC是如何对三相电流进行取样的。

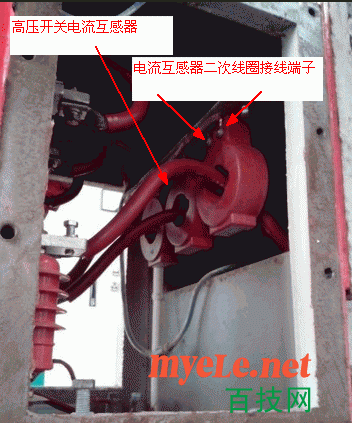

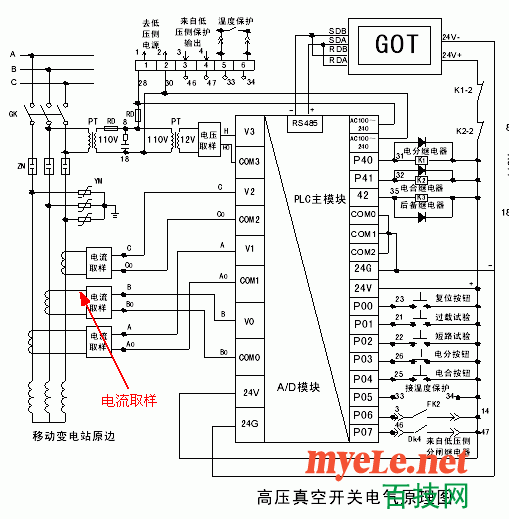

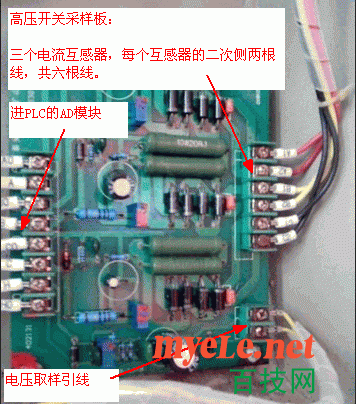

高压开关的三相电源穿过三个电流互感器线圈进入主变压器的一次绕组，这样主变压器一次绕组中电流的大小就会通过三个电流互感器转换为小的电流信号【如果你不明白电流互感器的原理，请看这篇帖子电流互感器原理】。电流互感器二次侧感应出来的小电流信号送入PLC的采样板。采样板将取到的电流信号转换为电压信号，然后送入PLC的AD模块。PLC完成了对高压开关电流信号的取样工作。

1、过载保护：

       我们在使用移动变压器的时候，都会先设定好高压开关的额定电流。PLC会将我们设定的这个电流值放在一个存储器中，在高压开关工作的时候，PLC会将从电流互感器获取来的实际工作电流与我们设定的额定电流进行比较，
当实际电流大于额定电流的1.2倍的时候，PLC会在80~120秒之内驱动分闸继电器K1吸合分闸。PLC动作之后，同时在人机屏上显示“过负荷故障”画面。
当实际电流大于额定电流的1.5倍的时候，PLC会在45~50秒之内驱动分闸继电器K1吸合分闸。
当实际电流大于额定电流的2倍的时候，PLC会在15~20秒之内驱动分闸继电器K1吸合分闸。
当实际电流大于额定电流的6倍的时候，PLC会在8~10秒之内驱动分闸继电器K1吸合分闸。

这个动作的特性就是反时限保护特性。就是电流过载的倍数越高，保护器开始动作的实际越短，如果过载倍数不是太高，稍微有点过载现象，保护器动作的时间会延长一点。就像是病的轻一点，可以慢慢治疗，如果是急病，就要送急诊了。O(∩_∩)O~

2、短路保护：

     短路保护和过载保护的原理差不多，不过我们在设定高压开关的时候，有一个参数是短路倍数。由于电机启动的时候，启动电流时电机额定电流的4~7倍，所以我们一般都把短路倍数整定为8倍。这样，PLC就把从电流互感器取样来的实际电流与额定电流进行比较，当实际电流大于额定电流的设定的电流倍数（如8倍）时，PLC就会认为主回路有短路故障，会立即驱动分闸继电器，使高压开关分闸。同时在显示屏上显示“短路故障”。

3、断相保护：

我们知道，正常的时候，三相电流是一样大的，比如A相电流是60A、那么B相和C相的电流一般也是60A，即使有点差别，也不会太大。 短相保护的原理是：PLC将从电流互感器获取来的三相电流的实际值进行比较。先找出电流最大的那一相电流值，然后再用最电流值减去其他两相的电流值。当差值超过设定电流值的70%时， PLC延时 15S输送出一开关信号使高压真空断路器动作，同时显示断相故障界面。
比如：我们设定高压开关的额定电流为300A ，PLC从电流互感器获取来的电流分别为A相296A、B相290A、C相80A 。这时，PLC先从这三相取样电流中找出最大的电流值296A，然后用A相的296A减去B相290A等于6A，这个6A没有大于设定电流300A的70%，即300*70%=210A。PLC会认为A相290A属于正常电流范围，然后再用A相296A减去C相的80A等于216A，这个216A大于了设定电流300A的70%即210A，所以PLC就会认为C相断相，延时15S后驱动分闸继电器K1吸合进行分闸，同时在显示屏上显示"断相故障“。
