移动变电站的温度保护

显示全部楼层 · 2013-9-1 11:11:14

                                       本贴为《防爆磁力启动器原理与维修》系列教程内容

                                          总目录           分目录       << 上一贴        下一贴 >>

      在前几贴，我们介绍了移动变电站的主要结构、主回路以及移动变电站高压开关的分闸与合闸的过程。在这一贴中，我们先概况的介绍一下移动变电站高压开关的几种保护。

      移动变电中，控制回路的核心是PLC，他负责着高压开关的启动与停止以及各种保护。说起PLC，也许有的人感觉他很高深，好像是非常高深的技术。其实、PLC是一个非常简单易用的器件。在这里，我们不过多的讨论PLC的工作原理及使用方法，在移动变电站中，我们只把PLC当做一种保护器来看，就像80开关、120开关中的保护器一样。PLC的显示屏，就相当于80、120等各种磁力启动器中智能保护器的显示屏，PLC就相当于保护器。我们不必去考虑PLC如何编程，如何使用等等。

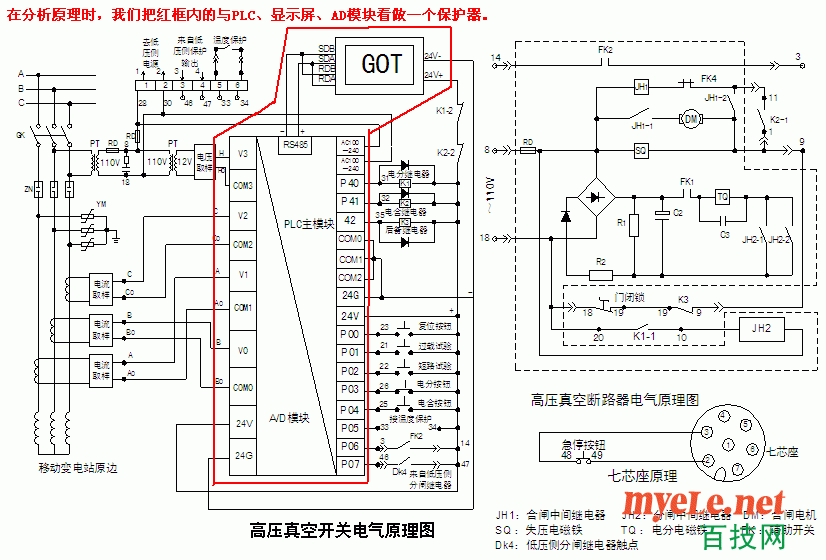

在分析原理时，我们把上图中红色框中的PLC、显示屏、AD模块看做为一个保护器。各种取样信号如电流、电压等输入到PLC保护器的输入端，保护器根据设置好的参赛，对输入信号进行分析，以判断移动变电站工作是否正常。如果移动变电站出现故障，PLC就会驱动分闸继电器K1动作，使高压真空断路器分闸。具体的分闸过程，我们在上一节已经讲过了，在这里就不在赘述。

下面我们具体介绍各种保护的电路：

1、温度保护：

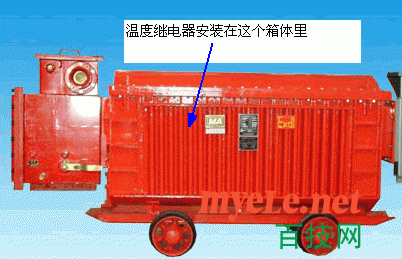

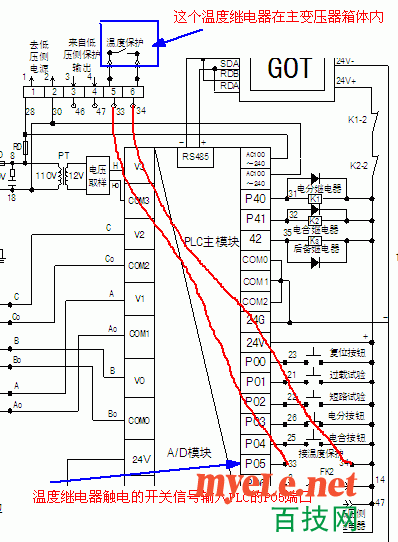

主变压器在正常运行时是发热的，但其温度上升到一定程度时，温度不在继续上升，变压器正常运行。但是一点主变压器出现故障，如负载过大，线圈匝间短路，铁芯等故障时，变压器线圈的温度就会急剧上升。为了防止故障继续扩大，在靠近变压器线圈部分安装有温度继电器，温度继电器的原理如同我们常见的热继电器的原理是一样的，当温度升高时，温度继电器内的金属片变形，使温度继电器的触电接通。温度继电器的触电引出线通过移变箱体上的接线端子引入到高压开关内的PLC保护器上。温度继电器闭合，就会给PLC输入一个信号，PLC就判断出主变压器温度过高，就会驱动分闸继电器K1吸合，使真空断路器分闸。
