关于时间继电器的延时触头

时间继电器的型式：
按显示方式分有：指针式和数显式，数显式延时精度高；
按工作状态分有：
    A: 通电延时型（时间继电器得电后开始延时，延时到时间，时间继电器触头
        控制负载的接通或分断）。
   C: 带瞬动触头的通电延时型（工作状态与A相同，另外多一对常闭、常开瞬动
       触点，即时间继电器通电时瞬动触头即动作）。
   R: 重复循环延时型
   F: 断电延时型（时间继电器断电后开始延时，延时到设定时间，时间继电器
       触头控制负载的接通或分断）。
   K: 信号断开延时
   Y: 星形-三角形启动延时

时间继电器的触点图形符号
  时间继电器得触点图形符号主要是触点的半圆符号的开口的指向，遵循的原则是：半圆开口方向是触点延时动作的指向。

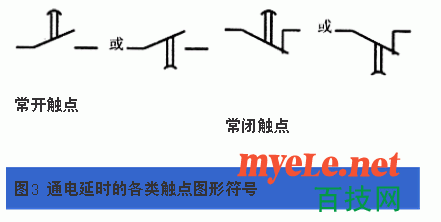

如图3，是通电延时的各种触点的图形符号。

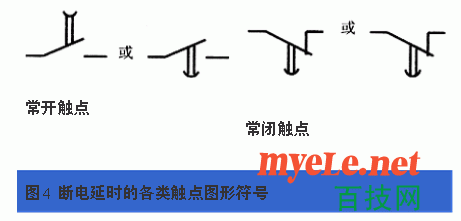

如图4，是断电延时的各种触点的图形符号。
