为了控制移动变电站主变压器电源的接通与断开，在移变箱体的原边侧安装有一个高压真空开关，此高压开关通过法兰连接在箱体上。

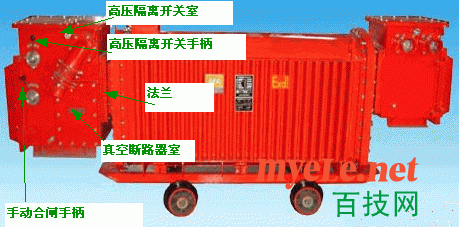

图一

我们以泰安众诚的K B G –□/ □□ 系列矿用隔爆型移动变电站用 （永磁）高压真空开关为例，进行讲解。

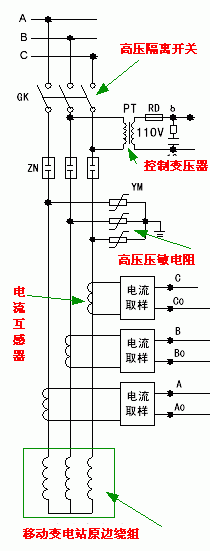

上图是高压开关的主回路原理图。

高压隔离开关：
高压隔离开关为手动控制，其操作手柄在图一中已经标出，按下操作手柄下的闭锁按钮，然后转动操作手柄，可以接通与断开隔离开关。闭锁按钮的作用是防止带点分合隔离开关。

高压真空断路器：

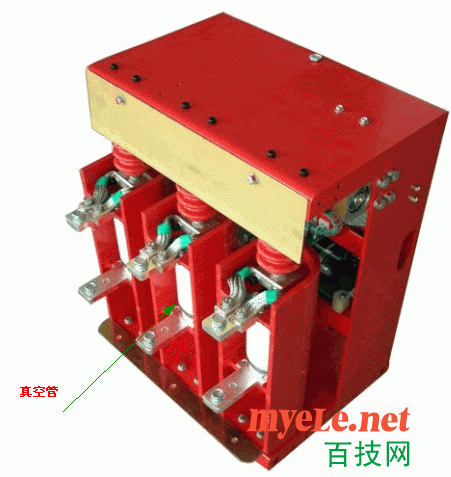

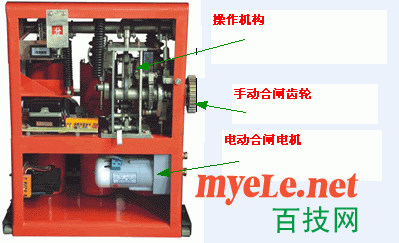

高压真空断路器如下图所示，主要由真空管、及合闸机构组成。真空断路器的合闸有手动和电动两种形式，使用手动合闸时，直接转到手动合闸手柄即可。电动合闸时，按启动按钮，控制系统接通合闸电机，合闸电机再带动机构合闸。


高压压敏电阻：
在电路中起过电压保护、抑制浪涌电流、吸收尖峰脉冲、限幅、高压灭弧、消噪、等作用。
压敏电阻的最大特点是当加在它上面的电压低于它的阀值"UN"时，流过它的电流极小，相当于一只关死的阀门，当电压超过UN时，流过它的电流激增，相当于阀门打开。利用这一功能，可以抑制电路中经常出现的异常过电压，保护电路免受过电压的损害。


控制变压器：
为控制回路以及合闸电机提供工作电源

电流互感器：
对主回路电流进行采样，送到保护器（PLC）有保护器对采样电流进行比较、计算，从而判断主回路的工作状态，并进行过电流保护。

以上就是主回路中的主要元件。主回路的工作原理很简单，合上隔离开关，按合闸按钮，合闸电机转动（或手动合闸），真空断路器合闸，接通移动变电站主变压器原边绕组的电源。主变压器工作。
