常州联力KJZ3-1500/3300-9组合开关的辅助电源

                                           本贴为《防爆磁力启动器原理与维修》系列教程内容

                                            总目录           分目录           上一贴        下一贴 >>

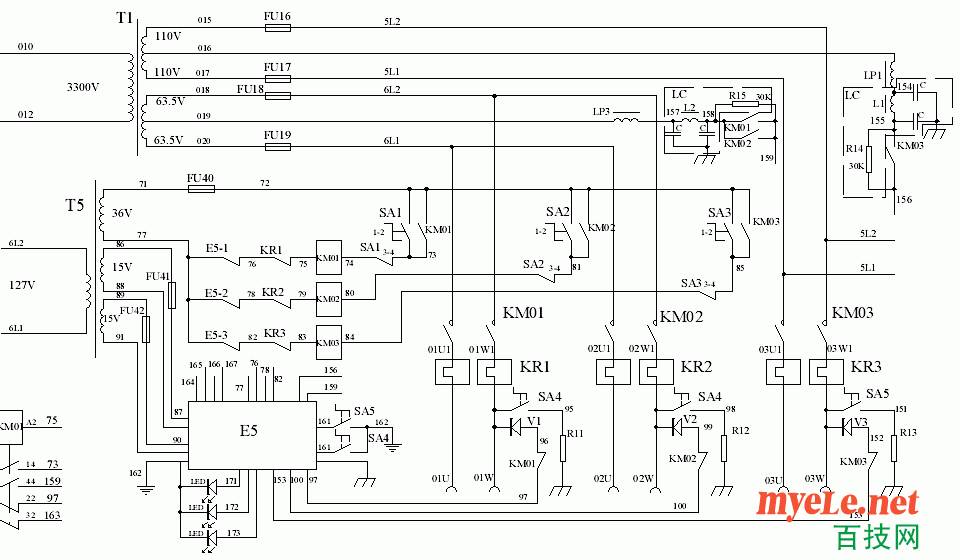

KJZ3-1500/3300-9配置了一个5KVA的辅助电源,给外部提供照明及其它用途。
容量：          5KVA
输出电压：      127V，220V
输出回路数量：  3





变压器T1提供了127V和220V的辅助电源，变压器T5为辅助电源控制回路提供电源。


01U、01W和02U、02W提供127V的电源，03U、03W提供的是220V的电源。
E5为辅助电源的综合保护器。
熔断器FU16、FU17、FU18、FU19对3条辅助电源回路进行短路保护。
热继电器KR1、KR2、KR3为3个辅助电源回路的过载保护。
SA1、SA2、SA3分别控制3条回路的接通与断开。
例如：将SA1旋转至接通位置，接触器线圈KM01得电，KM1吸合，即接通了01U、01W回路。其控制回路如下：T5变压器36V一端（71#）——熔断器FU40——SA1（1-2）触点——SA1（3-4）触点——KM01接触器线圈——热继电器触点KR1——保护器触点E5-1——T5变压器36V另一端（77#）。KM01线圈得电吸合，KM01主触点闭合。同时与SA1（1-2）触点并联的KM01辅助触点闭合，使控制回路自保维持吸合状态。

将SA1转至分断位置，SA1(3-4)触点断开，切断KM01线圈电源回路，KM01即可停止。

转换开关SA4用于01U、01W和02U、02W两条回路的漏电实验与复位，SA5用于03U、03W回路的漏电实验与复位。
如：将SA4转至漏试位置，则SA4将01W通过电阻R11接地，将02W通过电阻R12接地，模拟线路的漏电状态，从而进行漏电实验，以检测保护器的好坏。

将SA4拨至复位位置，SA4将保护器E5上的161号线接地，清除保护器的漏电保护状态，使保护器正常工作。
