[原创] 常州联力组合开关的漏电闭锁电路
[复制链接]
|

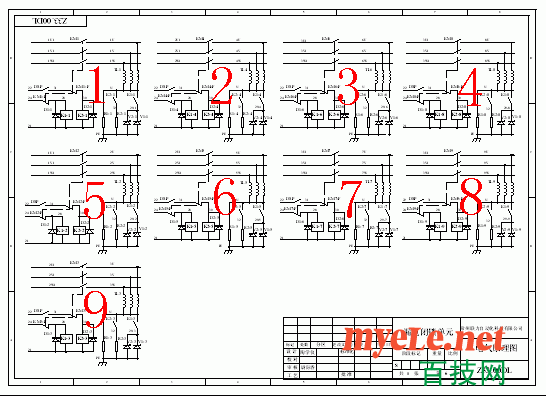

本贴为《防爆磁力启动器原理与维修》系列教程内容 总目录 分目录 上一贴 下一贴 >> 上图是常州联力9回路组合开关的漏电闭锁电路，9条回路，每条回路一个漏电闭锁检测单元，9个漏电闭锁检测单元的原理都是一样的。我们拿出其中一个回路作为例子来讲： 组合开关的漏电闭锁检测采用常见的附加直流电源原理。

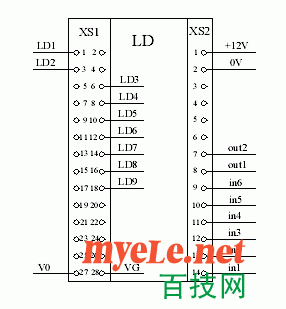

上图是组合开关的漏电调理模块，LD1-LD9分别接到1-9条回路上。用于给漏电检测单元提供直流电源，同时根据漏电检测回路中的漏电电流的大小，来判断主回路是否漏电。

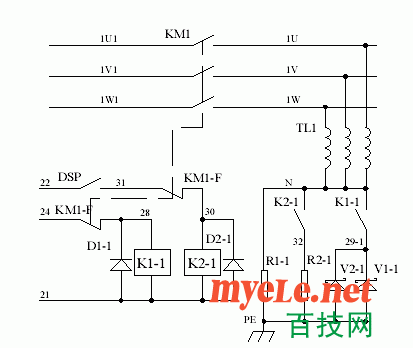

上图是9个漏电闭锁检测单元中的其中一个。漏电闭锁检测是在开关还没有合闸之前，附加直流电源的正极，经过负载侧对地绝缘电阻到主电路，再到电源的负极。当主电路绝缘电阻下降时，流过电阻检测传感器的电流值增加，当系统检测到线路绝缘电阻值小于规定值（一般的要求是380V电路中，负载的绝缘电阻值不低于11KΩ、660V电路中不低于22KΩ、1140电路中不低于40KΩ、3300V电路中不低于100KΩ）时，保护器就会动作，使真空接触器不能吸合。并把故障信息传送至液晶显示器显示，同时报警提醒用户有漏电故障发生。 具体原理如下：
