[原创] 组合开关主回路的启动过程
[复制链接]
|
|
本贴为《防爆磁力启动器原理与维修》系列教程内容

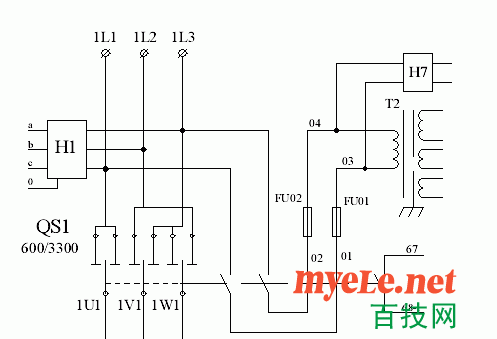

总目录 分目录 上一贴 下一贴 >> 在前面几篇帖子中，我们介绍了主回路中的主要元件及其作用，并以其中一条主回路为例，对真空接触器的吸合进行了推导讲解。有的朋友说，看不懂这种推导过程，其实，这个推导过程就是我们分析原理图的过程，从主回路开始，逐步推导，直至各个控制回路以及辅助回路。 前面几篇帖子推导完之后，我们现在再来回顾一下以前的帖子，按照一下正常的顺序再来捋顺一下，以帮助还没有看懂的朋友更好的学习。 组合开关主回路的启动过程： 1、隔离开关 合上隔离开关QS1，电源指示器H4和H7所带电源指示灯亮，H4电源指示灯说明隔离开关合闸，H7电源指示灯亮说明控制变压器T2有电。（下图为主回路图截取，请看原理图第1张，主回路图）

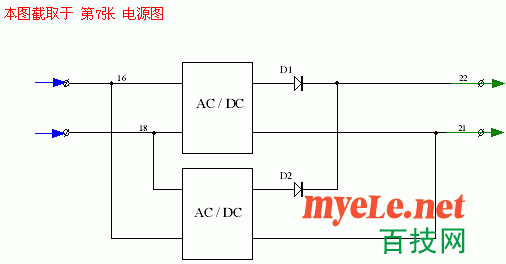

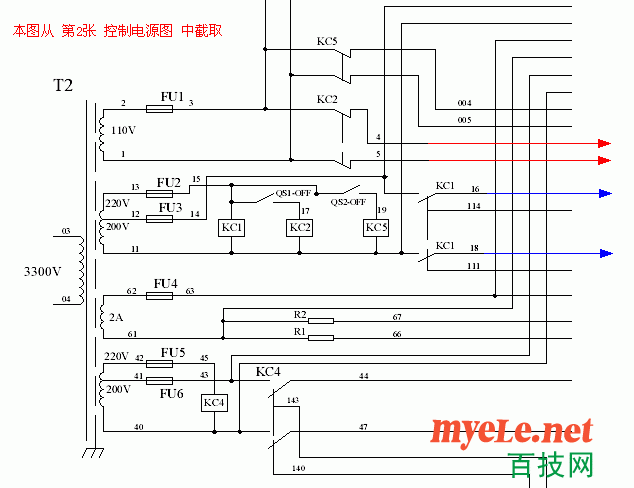

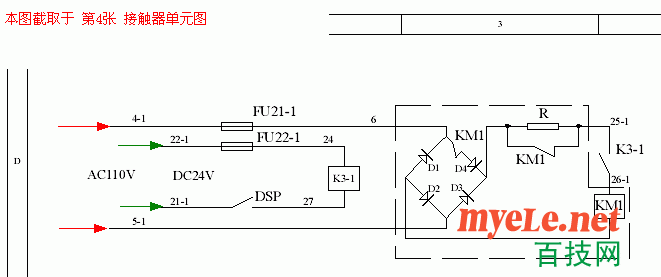

图一 2、控制电源 控制变压器T2的得电后，其二次侧输出110V和220及200V电源。 隔离开关合闸后，其辅助触点QS1-OFF触点闭合，线圈KC1和KC2吸合。KC2吸合，KC2触点闭合。接通了110V电源回路，时110V电源回路可以向KM1真空接触器线圈提供电源（如下图红的箭头所示）。 同时，KC1吸合后，200V电源通过KC1的触点，为24V直流电源模块提供电源（如下图蓝色箭头所示），输出的24V直流电源，为中间继电器K3-1的线圈提供电源（如下图绿色箭头所示） 至此，各个回路的电源准备完毕。
图二
图三
图四 3、启动过程如下：
