组合开关的主接触器控制回路（3）


                                            本贴为《防爆磁力启动器原理与维修》系列教程内容

                                            总目录           分目录           上一贴        下一贴 >>

在上一贴中，分析了K3-1继电器线圈的电源供给，以及其回路中的元件。知道了K3-1线圈的吸合与分断由DSP触点控制。

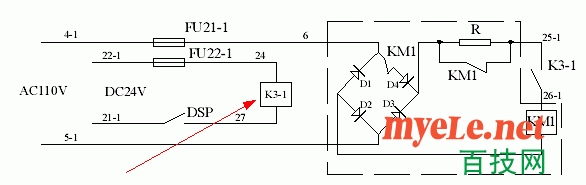

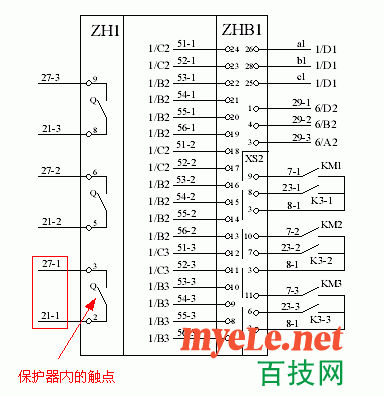

通过线号21-1和27，在保护器单元图纸中找到了这对DSP触点，明白了这个DSP触点，就是保护器中的一对触点。保护器中的这个触点如果闭合，K3-1就吸合，否则就断开。


这个保护器中的触点在什么情况下闭合？保护器的触点要想闭合，我们必须给保护器一个指令信号，或者给保护器内部设定好固定的启动程序，保护器才能够按照我们的要求对DSP触点进行闭合与分开，以驱动K3-1线圈。

这样，我们就要找保护器的先导模块了。通过阅读说明书，我们了解到，保护器对各回路的启动与停止的控制（也就是使K3-1以及其他回路的继电器如k3-2、k3-3等吸合与分开）分为“单点先导”、“双点先导”、“单点程序”、“双点程序”四种控制方式。

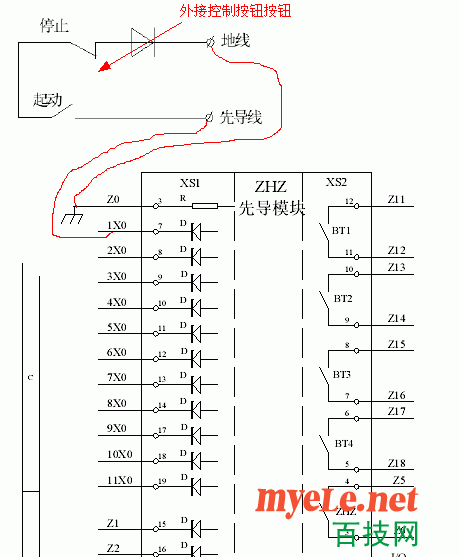

我们这里以单点控制为例，其接线方式如上图，接线完成后，在保护器中将控制方式设置为“单点先导”（设置方法在以后的帖子讲解）。这时，合上启动按钮（单点先导的启动按钮必须使用带有自锁的按钮，就像家里的开关，按下“开”之后，接通电路，再按一下，断开电路。而不像80开关中的启动按钮，需要自保点才能够维持线路的导通）先导模块就会给保护器一个合闸的指令，保护器则会驱动DSP触点闭合，从而使K3-1继电器线圈吸合。
