[原创] 组合开关的主接触器控制回路（1）
[复制链接]
|
|
本贴为《防爆磁力启动器原理与维修》系列教程内容 总目录 分目录 上一贴 下一贴 >> 在上一贴中，我们讲了主回路，只要主回路中的真空接触器吸合，主回路就会接通。那么我们现在来看看主回路中的真空接触器的控制回路。 还以其中一条主回路为例进行分析，其余的几条原理类似，大家到时比照着自己分析就行。以KM1回路为了，他的真空接触器的触点标的是KM1，这样我们就知道，他吸合线圈的文字标识也是KM1，大家肯定还记得吸合线圈的符号是什么吧。对，就是一个方块加上两条线段。
现在，我们就在原理图中找这个标有KM1的吸合线圈符号。找到之后，我们就可以分析一下吸合线圈的回路了，看看吸合线圈是如何得到电源的。

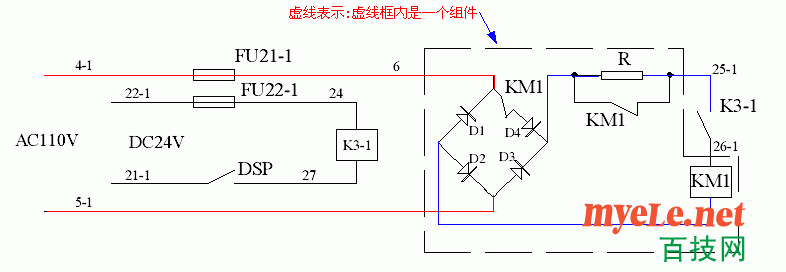

我想，看过成伟的80开关原理教程的朋友，再看这个原理图时，应该比较清楚他的原理了。如果你还没有看过，现在就到这里看看吧：http://www.myele.com/thread-11260-1-1.html 在上图中，我们可以看到，吸合线圈的控制回路使用的是交流110V电源（图中红色线）熔断器FU21-1的作用是对控制回路进行过电流保护。 吸合线圈KM1的电流回路有K3-1控制着。只要K3-1触点闭合，真空接触器的线圈就会得电吸合，使主回路接通。 那么K3-1触点的分开与闭合又有谁控制哪？对了，由K3-1继电器的线圈控制。估计大家在图中也看到K3-1的线圈了。我们现在先不分析K3-1线圈的电源回路。先来看看KM1线圈的AC110V电源是从哪里接过来的。 我们可以看到，AC110电源的两根线上标有线号4-1或5-1。这样我们就知道这两条线是4号线和5号线。然后我们就去原理图的其他地方去找4号线和5号线。

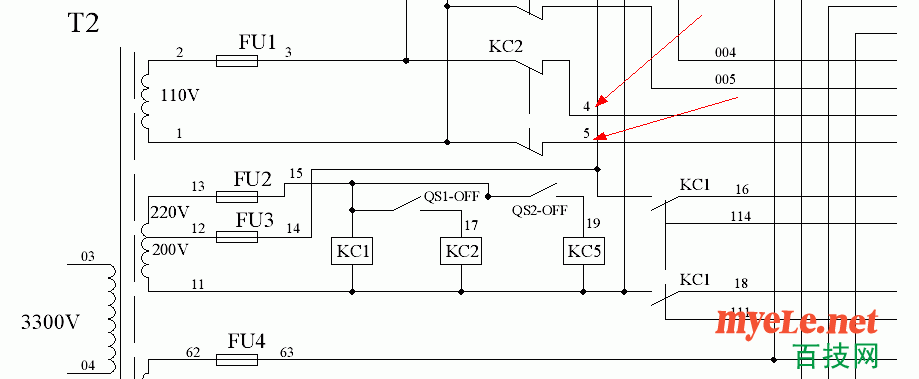

在另一张图纸上，我们找到了标有4号和5号的电源线，我们就知道了，KM1主接触器线圈的电源是由控制变压器T2提供的。不过在这个电源回路中，还有一个KC2触点控制着这个电源的通断。那么这个KC2触点是什么意思哪？他是做什么用的哪？我们接着分析。 看到KC2的触点，要想知道他是如何动作的，就要找他的线圈，在上图中，我们也可以看到KC2的线圈，他的电源是有控制变压器TC2的提供的220V电源。KC2线圈的电源回路的通断，由标有QS1-OFF的触点控制着。我们知道QS1是隔离开关，那么这个触点当然就是隔离开关QS1的辅助触点了。OFF表示隔离开关分闸的时候，这个触点闭合。 使用过KJZ3组合开关的朋友可能知道，这个组合开关有个带负荷分合隔离开关的功能，这在一般的开关中是不允许的，不但不允许，而且还设置了专门的闭锁来防止带负荷分合隔离开关。那么KJZ3组合开关为什么就允许带负荷分隔离开关哪？这是因为
