   在教程以前的一些帖子中，我们经常讲到，电流互感器从主回路中获得电流信号，送入保护器，保护器对主回路中电流的大小与设定的值进行比较，以判断主回路的工作是否正常。

   现在，我们来讲一下，电流互感器是如何获得主回路中电流大小的信号的。

先看下图：

在初中学物理的时候，我们做个这个实验，磁铁在线圈中上下移动是，电流表就会摆动，也就是说线圈中产生了感应电流。这就是电磁感应现象。也就是说：当通过一个闭合回路所包围的磁场发生变化时，回路中就会产生电流。

再来看这个图：

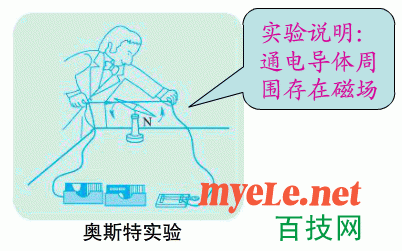

再初中物理中我们还做个这样一个实验，在一根导体的旁边放一个指南针，当给导体通电时，指南针发生了偏转。这说明：通电导体的周围存在着磁场。

还有这个图：

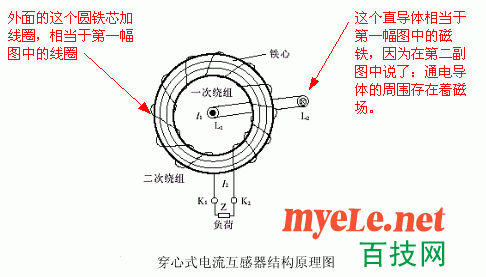

这个图就是电流互感器的原理图，外面的这个铁芯加线圈相当于第一幅图中的线圈，中间的导体相当于第一幅图中的磁铁，因为在第二幅图中已经讲了，“通电导体周围存在着磁场”。

由于在上图的导体中流过的电流是交流电，交流电的方向是改变的，这样就相当于这个导体周围磁场的方向也是不断改变的，这样就和图一的现象一样了，磁场的方向不断改变，在线圈中就产生了感应电流。这就是电流互感器的原理。

感应电流的大小：

要想知道在电流互感器的二次绕组中的感应电流是多大，与一次侧的关系。这个牵扯到的就比较多了，作为我们一般的维修人员，可以不了解这么详细，我们只要记住，流过一次侧（直导体、母线）的电流愈大，那么二次线圈感应出的电流就愈大。所以将电流互感器感应的电流送入保护器，保护器根据感应电流的大小，就知道了一次侧的电流的大小。

最后告诉大家一次侧与二次侧的电流关系是：

即：一次侧的电流×一次侧的匝数=二次侧的电流×二次侧的匝数

也就是：

一次侧电流÷二次侧电流=二次侧匝数÷一次侧的匝数。

现在我们再来看看开关中的电流互感器，是不是和我们上面讲的一样（啊哦，上面我们讲的是一个电流互感器，而在开关中有三个电流互感器）：
