本贴为《防爆磁力启动器原理与维修》系列教程内容

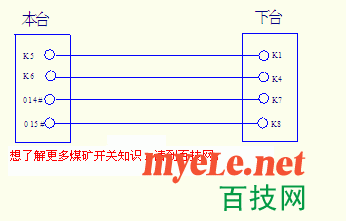

总目录 分目录 << 上一贴 下一贴 >> 本教程用说明书下载地址：http://www.myele.com/thread-14308-1-1.html 联机控制就是两台QJZ智能开关进行联动，第一台启动时，第二台自动启动。第一台停止时，第二台自动停止。例如皮带机运输机一般都是两台电机共同驱动一部皮带，在这种情况下，我们就要使用两台磁力启动器分别来控制控制这两台电机，但是在启动或停止的时候，我们总不能先启动这台开关，然后再去启动另外一台开关，这样也太麻烦了。这个时候就用到了两台开关联机控制。 两台QJZ智能开关的联机控制接线方式如下图：

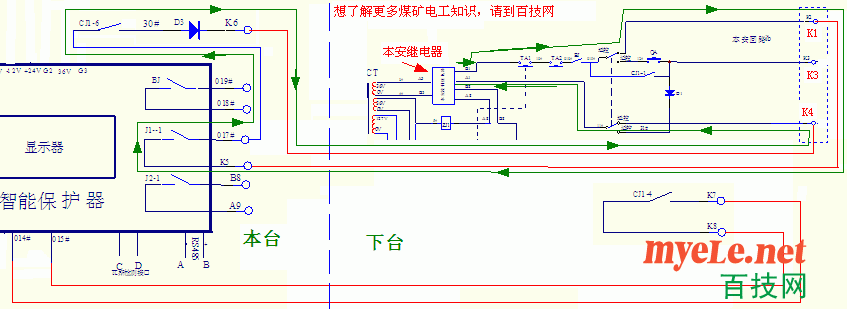

使用四芯控制电缆，按照上面的图分别将本台的K5、K6、14#、15#与下台的K1、K4、K7、K8连接起来。这些线的接线端子都在开关接线室内，非常容易找到。 联控线连接原理：（为方便理解，对原图进行了修改） 点击图片可放大

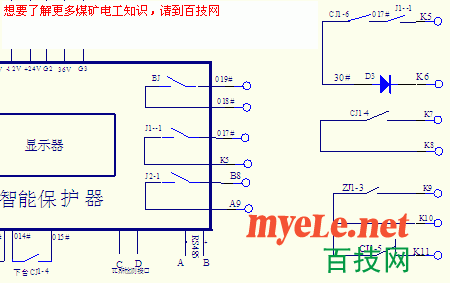

这是一张没有修改的接线端子原理图：
联机工作原理如下： 按本台开关的启动按钮，本台开关启动，主接触器吸合，主接触器的辅助触点CJ1-6也闭合。同时保护器内的J1继电器也吸合，J1-1继电器触点闭合，接通了下台开关的启动回路。 这时，下台开关的启动回路为：下台开关本安继电器B1——下台开关停止按钮TA1——下台开关停止按钮TA2——下台开关保护器输出接点BJ——下台开关远近控扭子开关（联控时选择远控）——下台开关接线端子K1——本台开关接线端子K5——本台开关保护器内的继电器接点J1-1——本台开关主接触器负载接点CJ1-6——二极管D3——本台开关接线端子K6——下台开关接线端子K4——下台开关远近控扭子开关——下台开关本安继电器A1。 这样既接通了下台开关的本安继电器的启动回路，本安继电器吸合，然后其他继电器的动作就和单机控制时一样了。 上面我们说了联机控制的启动过程。其实联机控制时，除了上面的外部接线，还要对保护器进行设置，另外还有14#—K7、15#—K8这两根连接线的作用我们还没有讲，下面我们逐一介绍：
