瓦斯电闭锁及其实用电路

       内容摘要：瓦斯电闭锁是指煤矿井机械化采煤、掘进工作面使用供电系统，当机械化采煤、掘过迎头回风风流中瓦斯浓度达到煤矿安全规程规定的最高规定1.5％时，能立即切断该工作面及掘进迎头的一切电源，并且在瓦斯浓度未降到一定浓度时（1％），井下采区变电所内的供电开关不能接通该区域的一切电源。


        煤矿生产具有四大自然灾害，瓦斯、顶板、煤尘、水，瓦斯是煤矿生产中危害性最大的自然灾害隐患。根据煤矿安全规程136条规定,装有矿井安全监控系统的机械化采煤工作面回风风流中瓦斯浓度最高允许浓度为1.5%。在机械化采煤工作面的上下顺槽隅角及掘进迎头，因局部通风不好或者终止通风及易产生瓦斯积聚，当瓦斯浓度达到爆炸浓度时，遇到引爆火源就会发生瓦斯爆炸事故。瓦斯爆炸事故的发生将给煤矿职工的人身安全带来威胁，给国家的财产和资源造成重大损失，严重时将给矿井以毁灭性的破坏。
        所以正确的使用好瓦期电闭锁，在出现因局部通风等原因造成瓦斯积聚现象时，能及时切断电源是预防瓦斯事故的有效措施。


机械化采煤工作面及掘进迎头瓦斯电闭锁的实现

        机械化采煤工作面上下顺槽隅角及掘进迎头瓦斯电闭锁的实现，我们采用的是闭锁采区变电所内高压供电总开关。由通信中心提供的断电继电器的接点为常开或者常闭两种形式，我们这里采用的是常开接点。当瓦斯监测信号达到一定的电平时断电继电器动作，常开接点闭合，即相当于高防开关电脑综保上的常开接点35#  38#线闭合，从而使高防开关动作，以达到保护的目的。接线方法具体为：在由通信中心提供的断电继电器上引出两根电缆进入高防开关后腔内的35#  38#接线柱上，由继电器的通断来控制高防开关电脑综保常开接点35#  38#的通断与闭合，从而达到保护的目的。接线示意图如下：如图所示

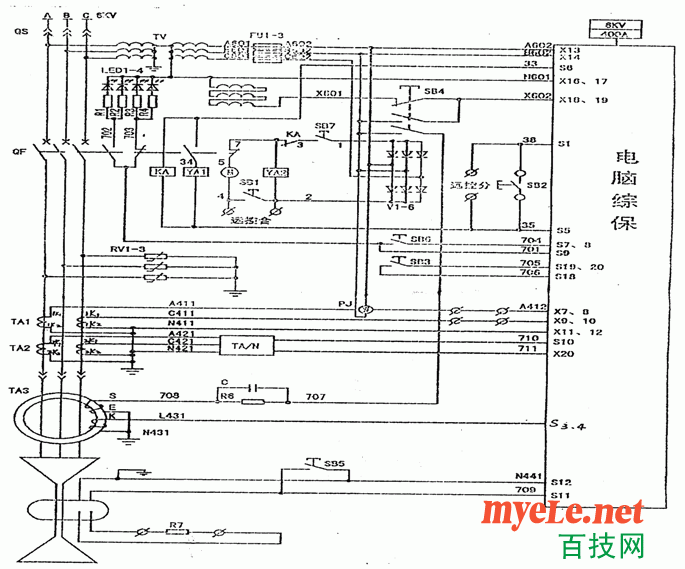

图一：南屯高防开关内电脑综保接线示意图



要求及原理：


当采集到的瓦斯电信号达不到一定的的电平时，由通信监测中心提供的监测信号仍于处于低电位状态，断电继电器处于常开状态，即相当于高防开关上电脑综保上的远控常开接点（35＃、38＃）断开，高防开关处于正常供电状态，能可靠地进行停送电操作；当瓦斯浓度积聚到一定浓度或者瓦斯浓度没有稀释到安全浓度时，即采集到的瓦斯电信号达到一定电位或没有降到一定的电位时，由通信监测中心提供的监测信号仍处于高电位状态，断电继电器此时仍处于闭合状态，即高防开关上电脑综保上的远控常开接点（35＃、38＃）闭合，高防开关处于非正常供电状态，不能可靠地进行停送电操作。从而有效地切断了瓦斯积聚地的电源，防止意外情况的发生。

设备选用：
1、KHJ6.3型断电器：  供电电压13  ~18V    触电器触点形式：常开或常闭    输入信号  0／5mm    常州市三恒自动化仪表有限公司生产
2、BGP9L－6G型矿用隔爆型高压真空配电装置：
