KBZ-400馈电开关短路保护原理【2012.9.1 更新】

       KBZ-400馈电开关不仅有漏电保护，而且还有短路保护。所谓短路就是指电流不经过负载直接接通，比如家中的零线和火线直接你什么设备也不接，直接将两根线拧再一起，这就是短路状态。这个时候，流经导线的电流是非常大的，导线会急剧发热，片刻就会烧断导线，点燃导线的绝缘层，并有可能引发其他更大的损失。所以，当发生短路的时候，电源开关要能够在最短的时间内切断电源，这就是短路保护。

       KBZ-400馈电开关短路保护的实现原理是这样的：

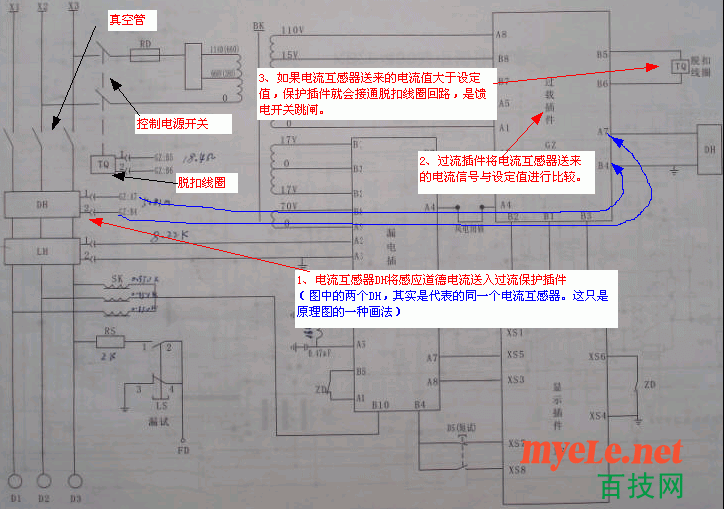

电流互感器 DH 时刻感应主回路电流的大小，同时将感应到的电流送入过流保护插件，过流保护插件把电流互感器送来的电流的大小值与保护插件设定的值（就是用过流保护插件上电流大小设定旋钮来设定）进行比较，当电流互感器 DH 感应的电流大于过流保护插件设定值一定量后，保护插件就会接通脱扣线圈回路，脱扣线圈吸合，带动馈电开关的机械机构动作，馈电开关跳闸。

这就是KBZ-400馈电开关短路保护大致的原理。

馈电开关我们先讲到这里吧，大家有什么不明白的发帖讨论吧，下一讲，我们开始 智能开关 的学习……


  总目录          分目录         << 上一贴      下一贴 >>

本帖是《防爆开关原理与维修教程》其中之一，欢迎阅读教程全部内容：http://www.myele.com/thread-10797-1-1.html
努力打造一部 知识点最全面、讲解最详细的防爆开关教程
