KBZ9-400/200馈电开关原理概述

显示全部楼层 · 2012-6-12 00:21:07

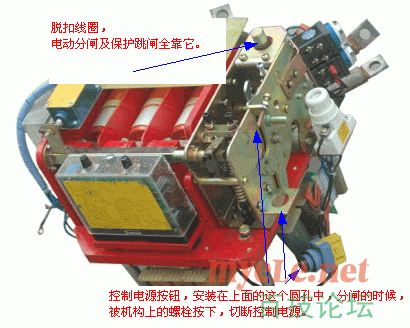

KBZ9-400/200馈电开关的合闸靠手动，这个在“BKD9-400馈电开关的机械操作机构”一贴中已经讲过了。他的电动分闸，漏电、过载等保护的动作，靠的是脱扣线圈。脱扣线圈吸合，开关就分闸。

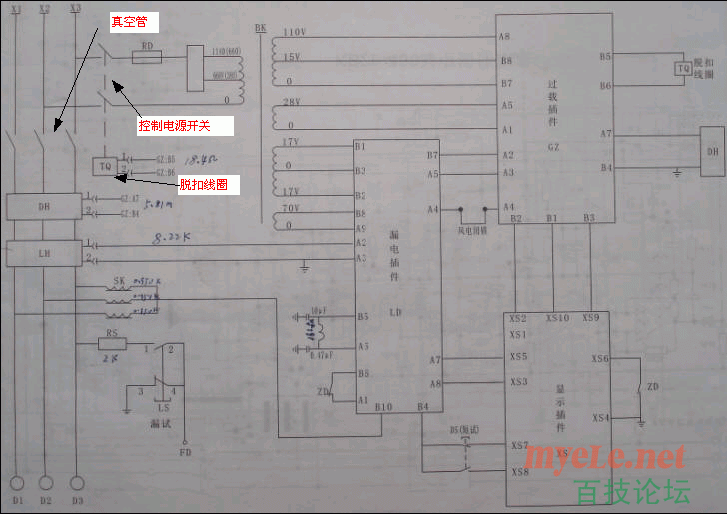

如下图，

控制电源按钮通过操作机构上的一个螺栓进行开关，机构在分闸位置，螺栓按下按钮，控制电源断开，当抬起操作机构手把时，控制按钮闭合，控制变压器原边得电，通过变压器线圈，将660V或1140V电源变为110V、15V、28V、17V和70V电源，为保护插件的各个功能电路提供电源；

KBZ9-400/200馈电开关的保护插件具有以下几个保护功能：

1、漏电闭锁与漏电保护

漏电闭锁与漏电保护功能有漏电插件完成，他的检测由两个原件完成：零序电流互感器和三相电抗器
当馈电开关作为总开关使用是，有三相电抗器SK与保护插件内部原件组成附加直流漏电保护电路来对线路进行保护
当馈电开关作为分开关使用是，由零序电流互感器LH感应出零序电流信号，送入漏电保护插件，与保护插件内设定的值进行比较，当零序电流大于设定值时，保护插件动作。驱动脱扣线圈吸合来分断馈电开关。

2、短路及过载保护

短路及过载保护由过载保护插件完成。电流互感器DH将感应的电流信号送入过载保护插件，与插件内部设定的值进行比较，当实际电流值超过设定值时，过载保护插件动作，驱动脱扣线圈TQ吸合，分断馈电开关。

至于各个保护插件详细的工作原理，将在以后的帖子中逐一介绍。
