风电闭锁现场设备接线图

甲烷风电闭锁现场设备接线图
一、        风机开关选用真空磁力启动开关QBZ-200型
  1、风机开关控制电路需做以下改动
1）原开关的1线与a点断开后,接到b点。
2）原开关的2线与b点断开，C1的一端与b点断开后接到2。
3）原开关的2线与9线之间用导线联接。

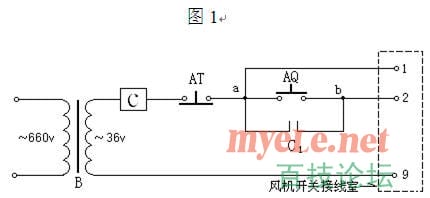

  2、真空磁力启动开关QBZ-200型控制回路原理见图1

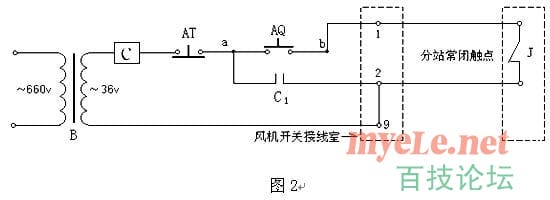

   3、改动后的真空磁力启动开关QBZ-200型，与监控分站关联控制接线图2。



图2
二、改动说明
  1、监控分站常闭触点J连接到风机开关接线室1、2之间。
  2、风机启动时按下AQ、C线圈经J触点，2、9连线成回路此时风机启动。
  3、风机运行时C线圈经C1触点、2、9连线成回路，J触点无电流通过。
  4、风机运行时甲烷达到3.%，J触点动作断开，但不影响风机运行。
  5、当风机停止运行时C1触点断开，甲烷达到3.%时J触点动作断开，此时按下AQ风机开关不能启动。
三、被控开关与甲烷风电闭锁关联接线说明
  1、被控开关以QBZ-200型真空磁力开关为例。

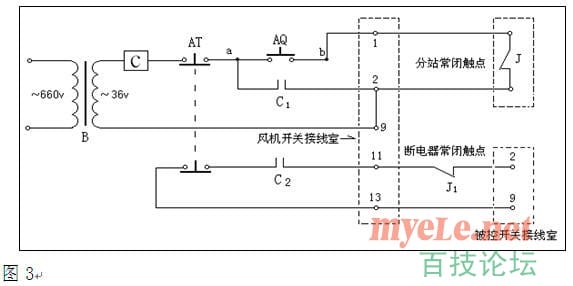

  2、用风机开关原有常开触点C2通过8端子，与甲烷闭锁断电器常闭触点J1串联后。在与被控开关的控制端2，9连接，见图3。
  3、当风机开关停止时C2触点断开，被控开关断电。甲烷达到1%时断电器触点J1断开，被控开关断电。
  4、若被控开关控制端需闭合断电时，把C2取为常闭，J1取为常开，两触点为并联接法即可。不同被控开关可接到对应控制端子。
  5、C2常闭即：风机开关停止时C2为闭合状态，风机开关运行时C2为断开状态的触点。


                               图3

四、风机用双电源真空电磁力起动器QBZ-2×80/660-SF型开关需做以下改动。
  1、把原开关的AQ起动按钮常开触点一端，与2线断开。
  2、把原开关的8线，在AQ起动按钮常闭触点处断开，改接到AQ起动按钮常开触点一端。控制电路改动即完成。

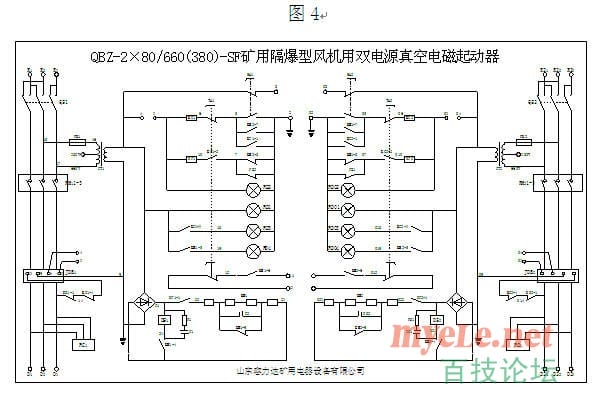

  3、原开关电路图见图4。


                             图4

五、改动说明
  1、监控分站常闭触点J连接在风机开关接线室8、2线之间。
  2、风机启动时按下AQ起动按钮，KC线圈电流经8线和J触点到2、9线成回路此时风机启动。
  3、风机运行时KC线圈经KC1-1自保触点、2、9线成回路，J触点无电流通过。
  4、风机运行时甲烷达到3.%，J触点动作断开，但不影响风机运行。
  5、当风机停止运行时KC1-1自保触点断开，甲烷达到3.%时J触点动作断开，此时按下AQ风机开关不能起动。
六、DKZB-400真空馈电开关与甲烷风电闭锁关联接线说明

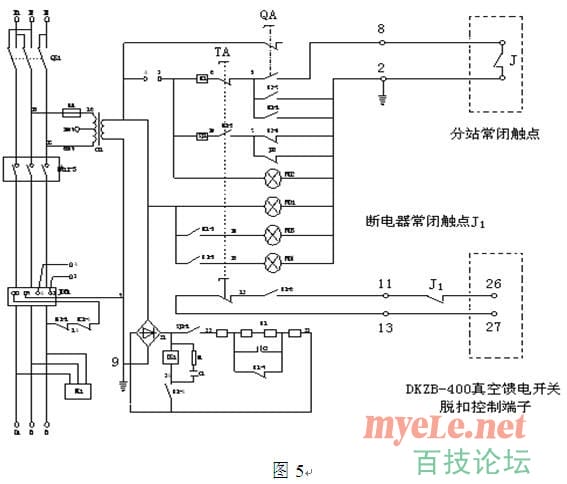

  1、用风机开关原有常开触点KM1通过11、13端子，与甲烷闭锁断电器常闭触点J1串联后。在与DKZB-400真空馈电开关的控制端26，27连接，见图5。
  2、当风机开关停止时KM1触点断开，DKZB-400真空馈电开关断电。甲烷达到1%时断电器触点J1断开，DKZB-400真空馈电开关断电。
  3、控制电路改动后的风机用双电源真空电磁力起动器见图5。
