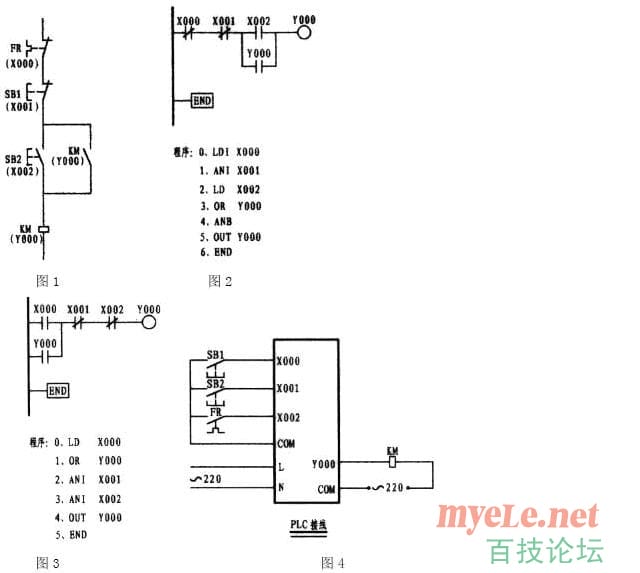

试着编绘简易梯形图： 简易梯形图的编绘，一般以现有的电工原理图，根据其工作原理进行绘制，由浅入深，先求画出，再求简单明了，慢慢领会绘制梯形图心得。首先要理解电工原理图的工作原理，根据电工原理图的工作原理，再按 PLC的要求进行绘制。应把握的是，不能简单地将PLC各接点与电工原理图上的各接点一一对应(这是初学者的通病)，若是这样的话就有可能步入死胡同，绘制的梯形图只要能达到目的即可。 ① 不可逆启动改用PLC控制 上图的图1为电原理图，图2则为按与原理图一一对应的原则编绘的梯形图，其特点是易于理解，但在我的印象中没有几张是可以这样绘制的。如果采用这样的方法绘制的话，将有可能走入不归路。尽管二个图都可运行，但如果将图2加以改变而成为图3 ，可以看出图3在程序上少了一个步序ANB。简洁明了是编程的要素。故而在编绘梯形图时应尽量地将多触头并联触头放置在梯形图的母线一侧可减少ANB指令。图2中的X000、图3中的X002均为外接热继电器所控制的常闭接点，而热继电器则用常开接点(或也可将外部的热继电器的常闭触头与接触器线圈相串联)。只有在画出梯形图后，再根据梯形图编出程序。 工作原理：以图3为例说明，当外接启动按钮一按，X000的常开接点立即闭合电流(实为能流)，流经X001、X002的常闭接点至使输出继电器Y000闭合，由于Y000的闭合，并接于母线侧的Y000常开触点闭合形成自保，由输出继电器接通外部接触器，从而控制了电动机的运行。停止时按外部停止按钮，X001常闭接点在瞬间断流从而关断了输出继电器线圈，外部接触器停止运转。当电动机过载时，外部热继电器常闭接点闭合，导至X002常闭接点断开，从而保护电动机。
|
